电子织物强力机顶破试验

信息来源：本站 | 发布日期： 2019-02-11 14:37 | 浏览量：次

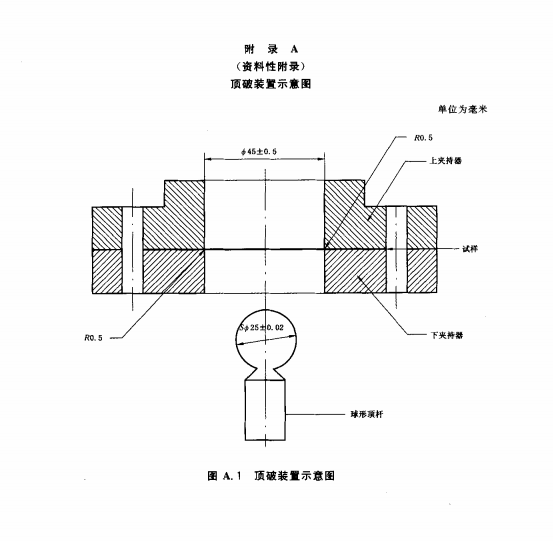

纺织品需要检测多种物理指标，比如织物强力试验，织物撕破试验，织物顶破试验等，今天我们着重的来谈一下织物的顶破试验，顶破试验执行的是《GB/T 19976 纺织品顶破强力的测定钢球法》，电子织物强力机试验中可以采用干态和湿态两种状态的试样顶破强力试验，顶破装置由夹持试样的环形夹持器和钢质球形顶杆组成。环形夹持器内径为45 mm±0.5 mm,表面应有同心沟槽，以防止试样滑移。顶杆的头端为抛光钢球，球的直径为 25 mm±0.02 mm或38±0.02 mm，参见示意图

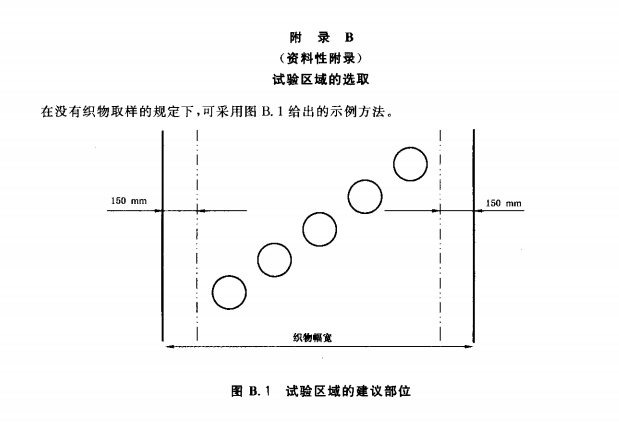

试样应具有代表性，试验区域应避免折叠、折皱，并避开布边，试样数量至少5块，如下图：

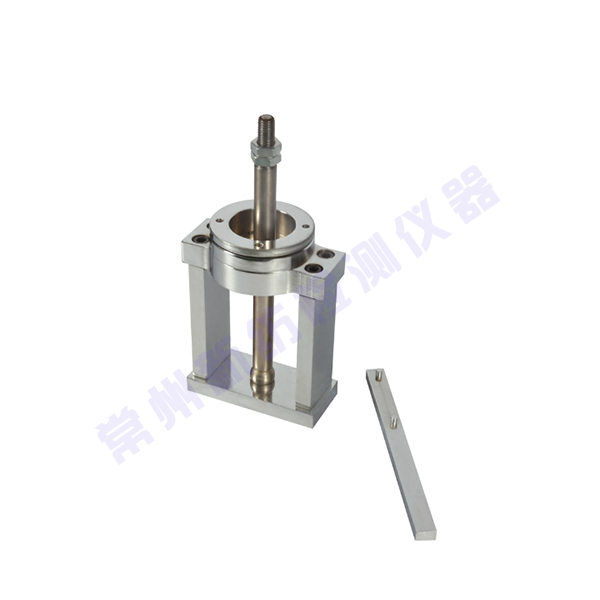

安装顶破装置

一，选择直径为 25 mm或 38 mm的球形顶杆。将球形顶杆和夹持器安装在试验机上，保证环形夹持器的中心在顶杆的轴心线上

二，选择力的量程使输出值在满量程的 10%--90%之间。设定试验机的速度为 300 mm/min±10 mm/min.

三，夹持试样将试样反面朝向顶杆，夹持在夹持器上，保证试样平整、无张力、无折皱。

四，测定顶破强力启动仪器，直至试样被顶破，记录其最大值作为该试样的顶破强力，以牛顿(N)为单位。
如果测试过程中出现纱线从环形夹持器中滑出或试样滑脱，应舍弃该试验结果。

在样品的不同部位重复上述试验，至少获得 5个试验值。

五，结果的计算和表示

计算顶破强力的平均值，以牛顿(N)为单位，结果修约至整数位

如果需要，计算顶破强力的变异系数 CV值，修约至0.1%

一般测试的仪器采用电子织物强力机，具体参数如下：

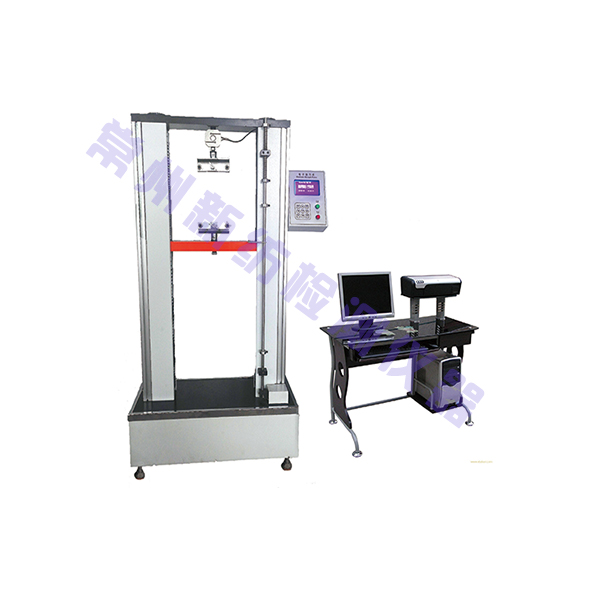

电子织物强力机

【产品用途】
YG026C型电子织物强力机可用于测定各种编织材料，面料及非织造布和其它复合材料，金属丝的抗拉断裂强力和断裂伸长，也可以测试撕破、剥离、顶破强力和缝口脱开程序的试验等。
性能符合：ISO13934、GB/T3923.1.2、GB/T3917.2.3等。
本机采用单片机控制，中文液晶显示界面，操作对话界面人性化设计，操作简单，数据可显示及打印，本机可以单独操作也可连电脑操作。
【主要参数】
1．型号：CRE型
2．负荷测试范围及精度：（可选）
a. 0-500N
b. 0-1000N
c. 0-3000N
d. 0-5000N
3．夹持距离：（25～500）mm  无级可调
4．传动机构：高精度滚珠丝杆，编码器计数
5．拉伸速度：
（20～500）mm/min，无级可调精度＜±1%
6．数据输出：
（1）液晶屏幕显示输出
（2）单项及统计打印输出
7．具有本批试验数据（单项及统计结果）的保存和查询功能。
8．仪器功能：
拉伸试验           剥离试验
弹性回复试验       撕破试验
弹子顶破试验（需另配弹子顶破夹具）
单纱拉伸试验（需另配单纱夹具）
