YG020型电子单纱强力机

信息来源：本站 | 发布日期： 2019-03-23 22:16 | 浏览量：次

纱线的测试有诸多项目，而强力与伸长的测试是主要的测试项目，而根据强力机的拉伸方式一般有CRE，CRT,CRL,等，下面来了解下几种测试方式的定义：
一、等速伸长型(简称CRE型)，其常见型式为由电子测力传感器等组成的半自动及全自动纱线强力仪。其特点是测试精度高、误差小、计量准确。根据GB/T3916等效采用了国际标准ISO 2062-1993对GB3916- -83进行修订的。其中修改主要的技术内容:规定使用一种类型的拉伸仪，即等速伸长型(简称CRE型)强力仪。这也是国内外目前正在发展并逐渐占据主导地位的仪器
二、等速牵引型(简称CRT型)，其常见型式为摆锤强力式，其特点操作简便，维护方便，但测试精度等不高已被淘汰
三、等加负荷型(简称CRL型)，国内应用较少。。
我们以CRE型单纱强力仪为列，对部分棉纱品种进行测试，并初步探讨不同的拉伸速度，断裂时间与纱线强伸度的关系。
试验要求:
拉伸速度V为1- 200mm/ min,断裂时间t在10- 100s之间，测试了11-16个档，每档测试60次，并分别计算断裂强度P。与断裂伸长率E的平均值。
测试品种为:10tex精梳棉纱。

一、测试数据与分析

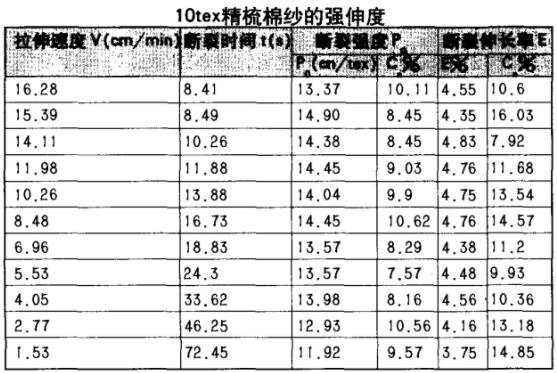

1.测试数据：纱线在不同测试条件下断裂强度P。与伸长率E关系。数据如表：

2.分析与讨论
在拉伸过程中,纱线产生的变形包含有纱中纤维相互的滑动和位移;有纤维的变形，即纤维中大分子链的伸展和分子链间的相对滑移，这些变形与拉伸时间有密切关系。发生变形所经历的时间随拉伸速度而改变。当拉伸速度高、负荷作用时间短时，大分子之间的相互联系作用未来得及破坏，纤维间的滑移不大，主要变形为急弹性形变，缓弹性和塑性变形的发展不多，表现为纱线短裂强度高，而变形变化小，拉伸速度较低时，情况与之相反。

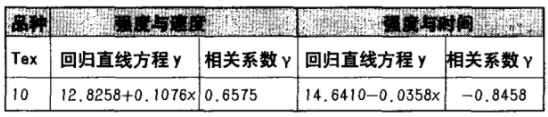

所以拉伸速度增大，纱线断裂负荷增大,而断裂伸长率则应降低。从以上表中的数据分析看，P。与t、P。与V的关系基本上呈线性变化。用线性回归分析，分别求出纱线P。与V, P。与t的线性回归方程如表：

从上式看，回归方程的相关系数在65%以上。利用棉纱的断裂强度与速度的线性方程，可以求出不同断裂时间所对应的断裂强力。
断裂伸长与拉伸速度之间的关系不甚明显，没有规律性的变化。纱线的变形较为复杂，它与纤维和纱线的宏观结构特点有关，也与拉伸过程中结构单元之间联系作用有关。

二、结论
1.环锭纱线，其断裂强度均随着拉伸速度的增加而增加力;其断裂强度随断裂时间的增加而降低，并近似线性相关。断裂伸长率随拉伸速度和断裂速度的变化无明显的规律性。
2.棉纱的断裂强度与拉伸速度呈线性相关。为提高试验效率，可加大拉伸速度。因此，国标由原定断裂时间改为定速度拉伸较为合理，也与国际上通用的做法较一致。

推荐使用常州新纺检测仪器设备有限公司生产的YG020电子单纱强力机
