卷曲收缩率测试仪试验步骤
信息来源：本站 | 发布日期：
2019-01-13 23:41
| 浏览量：
次
卷曲收缩率是化纤长丝的重要指标，化纤长丝经过加弹可以转化成，何为变形丝，变形丝的生产是通过变形技术，将表面平滑、伸直的长丝赋予永久的卷曲，使丝束呈卷曲状态，具有
一定的膨松性和弹性。变形丝的卷曲特性通常是通过卷曲收缩率的测定进行评定的，以明确每一机台的
卷曲加工特性和评定变形丝对各种用途的适合程度。卷曲性能发生差异，说明工艺条件变动或原料使用
发生变化。变形丝卷曲性能的测试方法很多，但它们都有共同的特点，都是测量丝绞在不同负荷下的长
度，根据长度值计算表示卷曲特性的特征值，所以说长丝的卷曲收缩率是加弹工业之前的一道测试工序
卷曲收缩率执行的标准是： GBT6506 合成纤维变形丝卷缩性能试验方法
一.我们先了解一下这个标准中需要测试哪些数据：
1.卷曲收缩率： 变形丝经过卷缩显现后 ，在规定负荷下测得拉直长度与拉直后又恢复卷曲状态时的长度之差与拉直后的长度的比值。它反映的是变形丝被拉直后其卷曲立体结构重新恢复所产生的收缩率。
2.卷曲模量： 变形丝经过卷缩显现后，在规定负荷下测得拉直长度与在弹性范围内的弹性长度之差与拉直长度的比值。它反映的是变形丝的卷曲在弹性伸缩范围内的伸缩性能
3.卷曲稳定度：变形丝经过卷缩显现，加重负荷后与加重负荷前的卷曲收缩率的比值。它反映的是变形丝在承受重负荷之后仍可保留的卷曲收缩量
测试步骤如下：缕纱测长机
它用于摇取一定总线密度的纹丝。该仪器在摇丝时应具有（0.10士0. 02 )cN /dtex的张力控制系统。
在纱框上应装有横动装置，以避免丝圈重叠 。整个纱框的周长应为（1000±1)mm

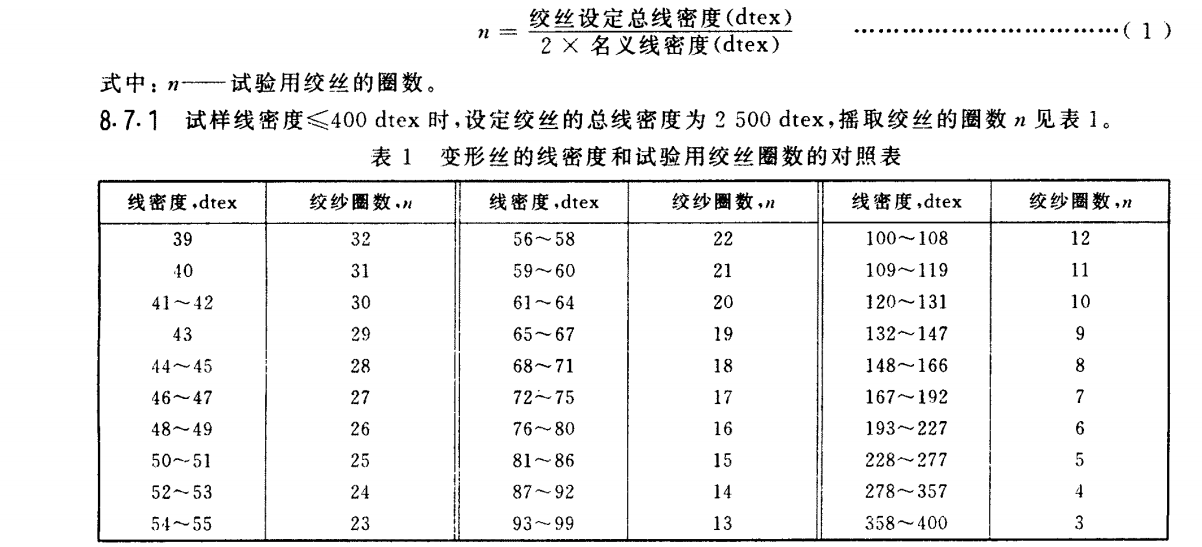

在缕纱测长机上摇取试验用绞丝。根据变形丝的名义线密度确定绞丝的总线密度，按式（1)计算试
验用绞丝的圈数。圈数的计算结果均按 GB/T 8170的规定修约到整数。
线密度＞400 dtex时，设定绞丝总线密度为 10 000 dtex,纹丝的圈数根据 8.7计算 。
二.操作测试 过程
1.把摇取的绞丝悬挂在样品架的上、下端挂钩上（如图 1)0
2 .将烘箱的箱内温度调到变形丝卷曲显现规定的温度 ，各种不同变形丝卷曲显现的温度规定如下：
涤纶（120士3)'C，锦纶（120士3) C，丙纶（e0士3)〔’。
3. 把挂有试样的样品架（对折或非对折式）放入烘箱 内的干热空气中，这时每个绞丝承受 0. 001 cN /
dtex的轻负荷 ，当箱内温度达到试样所要求的卷曲显现温度后，开始计算卷曲显现时间。卷曲显现时间
规定为 10 min, 10 min后 ，从烘箱中取出样品架。如样品架已对折，将其打开。在标准大气条件下平衡
试样 30 min，这时试样仍承受 0. 001 cN/dtex的轻负荷 。

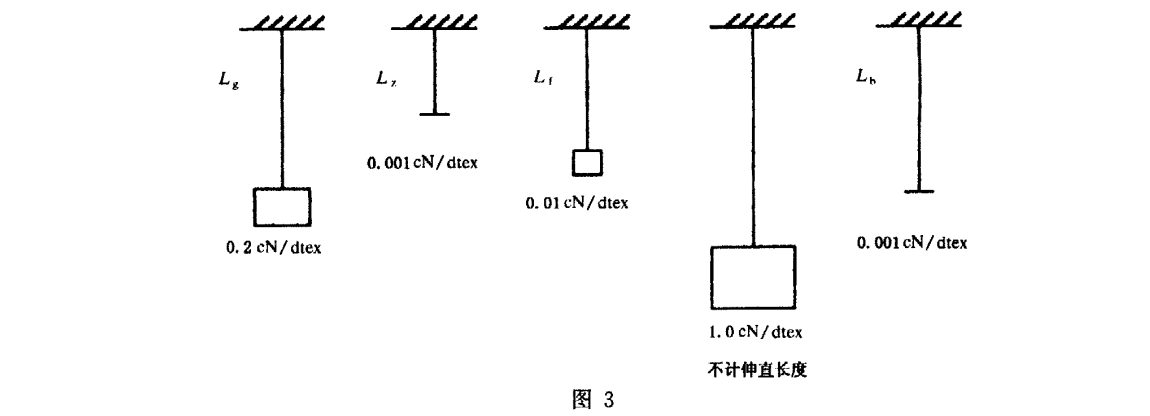

4. 30 min后加负荷，使绞丝承受 0. 2 cN/dtex的张力．持续 10s后，测量纹丝长度Lg（见图3)a
5. 改变负荷 ．使绞丝承受 0. 001 cN/dtex的张力 ，持续 10 min后 。测量绞丝长度 L=（见图 3)d
6. 改变负荷 ，使绞丝承受 0. 01 cN/dtex的张力，持续 10s后，测量绞丝长度 Lt（见图 3).
7 .改变负荷 ，使绞丝承受 1. 0 cN/dtex(涤纶、丙纶 1. 0 cN/dtex，锦纶 2. 0 cN/dtex）的张力，持续 lo s
后 ，将绞丝所承受的负荷减至 0. 001 cN/dtex，再持续 20 min，测量绞丝长度 Lb（见图 3)
8 .测试过程中，张力负荷的精度要求达到士5 0o，长度测量精度达到士1 mm
计算结果
计算各个试验室样品单值的算术平均值。
用试验室样品的算术平均值计算算术总平均值、标准差、变异系数。
根据实际需要，可计算 10.1-10.3中所列 3个指标的所有指标或部分指标。
各项试验结果最终指标的数值按 GB/'r 8170规定进行修约，试验结果计算至四位有效数字，修约至三位有效数字
