卷曲收缩率测试仪的操作流程及相关注意事项
信息来源：本站 | 发布日期：
2020-03-11 21:12
| 浏览量：
次

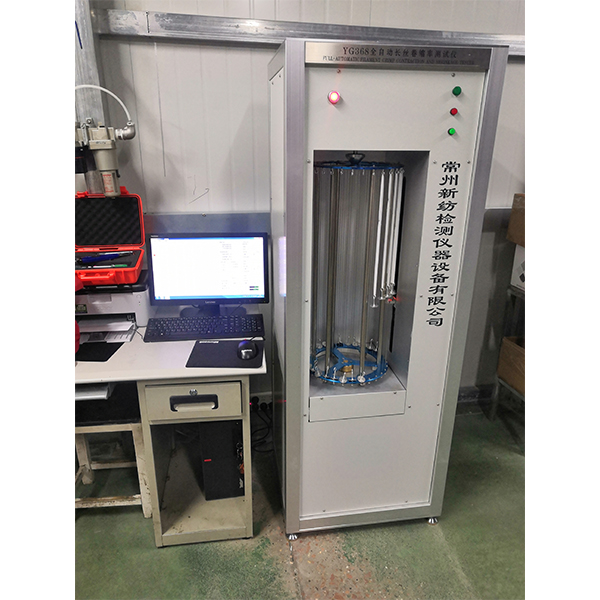

YG368全自动卷曲收缩率测试仪
卷曲收缩率测试仪又称之为长丝卷曲收缩率测试仪，根据测试的自动程度，可分为全自动卷曲收缩率测试仪和手动型卷曲收缩率测试仪。

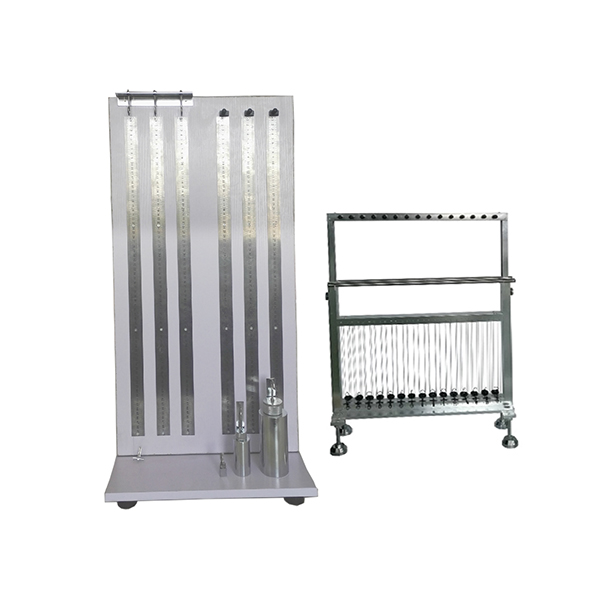

手动型的卷曲收缩率测试仪一般分为两个部分，一个是挂丝样架，一个是载样架，挂样架上有30个工位，每个工位下面是30个挂钩，每个挂钩的重量是2.5CN，这个重量是根据国标GB6506-2017合成纤维变形丝卷缩性能试验方法中规定的预加张力而设定的，而如果是作为T400的化纤丝的话，那么这个重量的挂钩就不适用了，关于T400的测试方式，我会另做文章说明。
而载样架上则相对简单些，只需要三个标尺即可，根据每个加载的步骤，配载不同重量的砝码，记录不同的长度数据，一般有25CN,500CN,2500CN三个砝码，操作上面相对比较繁琐一些，但其也有价格上的优势，一般几千元到万元。

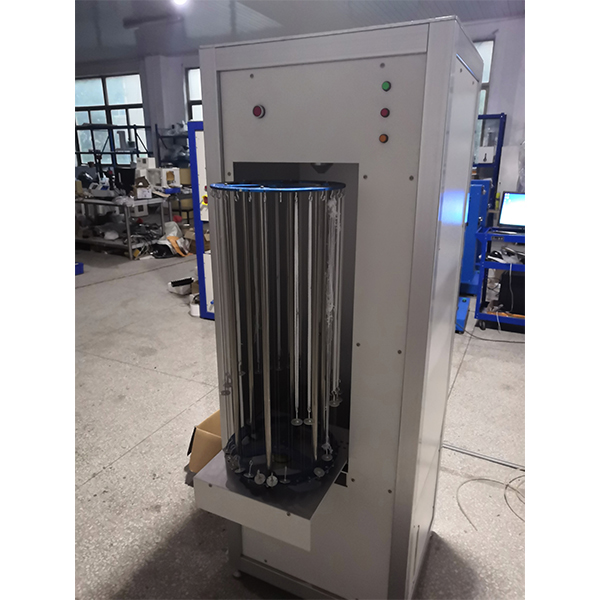

全自动卷曲收缩率测试仪在操作上代替了大量的人工操作，把人为操作的部分改为了由仪器自动完成，加载砝码的步骤由原来的人工加载砝码，改为了高精度的传感器测量，在加载负荷的同时就可以把长度数据同时记录下来，根据程序的设置，自动完成所有的负荷加载流程，整个步骤中避免了人为操作上的干扰因素。具体的一些流程如下（以沸水收缩测试为例）：
1.要确认好测试试样的纤度（线密度）
2.然后根据试样的线密度绕取一定圈数
3.挂在试样架上，挂上挂钩（2.5CN），放入仪器测量框中
4.点击测试后，仪器会自动定位到测试位
5.根据标准中的加载负荷施加张力，并记录长度

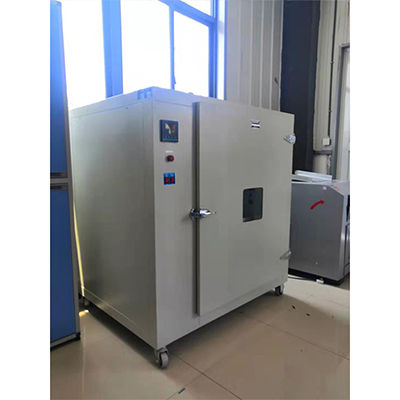

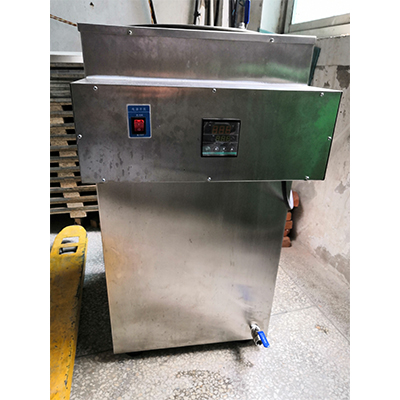

6.将试样沸水处理，烘干后，重新放入仪器测试
7.仪器自动识别试样位置并测试记录数据
8.自动出具数据，保存报表
所有数据均由仪器自动测量，如果是做卷曲收缩率或是干热收缩率测试的话，那么只需要在软件中勾选相应的程序即可
仪器的参数及资料如下：
【仪器用途】
用于测试化纤长丝，加弹丝，变形丝（涤纶、锦纶、丙纶）的沸水收缩率，干热收缩率，卷曲收缩率，卷曲模量和卷曲稳定度，测试过程中具有自动变负荷、自动加负荷、自动计时、自动测量长度及自动校零功能。测试结果自动运算，自动保存可选择打印。
【适用标准】
GB/T 6506《合成纤维变形丝卷缩性能试验方法》
GB/T 6505 《化学纤维长丝热收缩率试验方法》
【仪器特点】
1.主机CPU采用32位进口CPU，采样频率高，运行速度快。
2 采用商用电脑与主机程序连接，相比工控机输入输出板的控制方式数据处理更快、故障率低、性能稳定。
3 采用高精度传感器，相比原来的电子称测试精度更高，重现性能更好。
4 测试数据自动保存在数据库可以按日期、操作员、样品名称、备注等一系列参数进行查找以便于管理和应用。
5软件可根据用户需要自订测试参数，供品管分析之用。
6测试过程中自动变负荷、自动加负荷、自动计时、自动测量长度及自动校零功能，测试结果自动运算，自动打印。
7软件采用Windows操作系统，中文界面，人机对话友好，操作方便，软件具有故障自我判断功能，并有中文提示功能。
【仪器主要技术参数】
1.负荷力: 2.5cN-5000cN（任意设置、自动施加） 精度0.2cN
2.试样长度: 500*2mm
3.测长范围： 0—150 mm
4.测试指标: 卷曲收缩率CC（%）、卷曲模量CM（%）、卷曲稳定度CS（%）、热收缩率S（%）及各项指标平均值、标准差、CV值
5.一批最多试验绞丝个数：30个
6..电源及功耗： 主机：220V，50HZ 0.5KW
7.压缩空气： （0.2-0.3）Mpa具有数据保存和查询功能。
8..外形尺寸：605*530*1640 mm
