影响长丝卷曲收缩率的因素及测试方法
信息来源：本站 | 发布日期：
2019-02-22 19:21
| 浏览量：
次
长丝经过加弹工艺后，会形成有弹性的弹性纱，使纱产生了卷曲度，而在加工的过程中需要注意卷曲度的调整
卷曲收缩率的调整
一般加弹是需要经过两个加热箱的处理及冷却等工序后才能完成加弹工艺

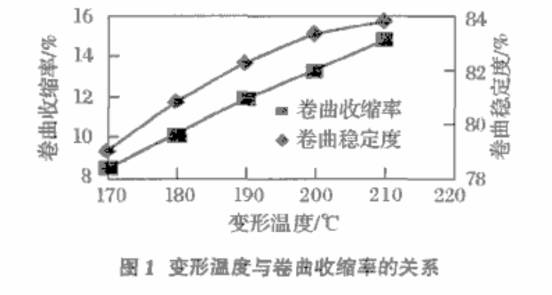

温度的影响：随着变形温度的升高，卷曲收缩率上升。这是因为变形温度升高后，纤维塑性增加，容易发生形变，因此有利于提高弹性见图1。但是变形温度过高时，会造成织物上出现纹条和紧点。
根据对卷缩收缩率的范围需求，变形温度一般在185～230℃之间调整，纤维可获得最佳弹性及质感。
定形式热箱是对丝条补充定形，消除纤维内部应力，促使部分高能量链段解取向，使品格更加完善，最终达到增强尺寸稳定性的目的。

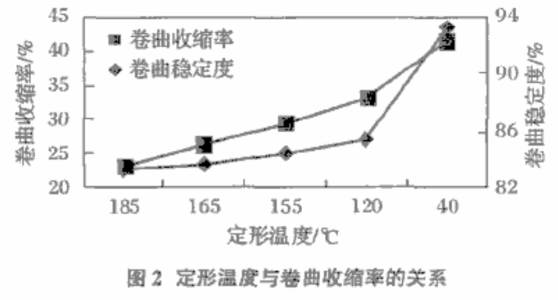

从图2可知，随着定形温度的下降，纤维卷曲收缩率上升。
当纤维经过加弹后，下机后还是需要通过仪器来测试的，推荐使用常州新纺检测仪器设备有限公司生产的YG368全自动长丝卷曲收缩率测试仪来检测相关指标

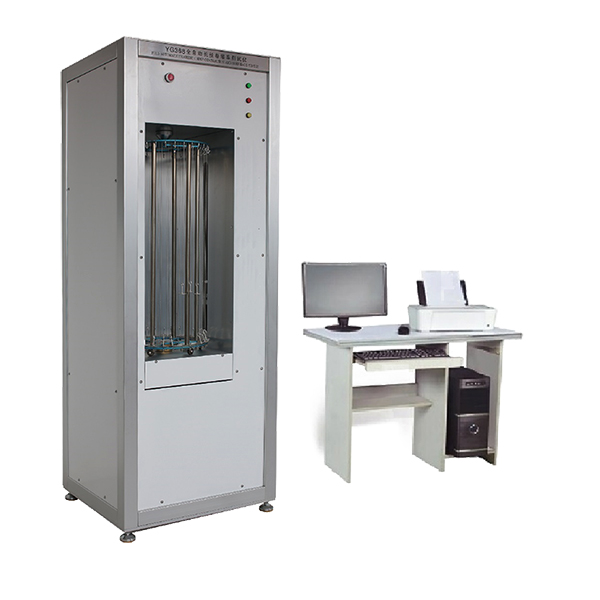

YG368全自动长丝卷曲收缩率测试仪
【仪器用途】
YG368全自动长丝卷曲收缩率测试仪用于测试化纤长丝，加弹丝，变形丝（涤纶、锦纶、丙纶）的沸水收缩率，干热收缩率，卷曲收缩率，卷曲模量和卷曲稳定度，测试过程中具有自动变负荷、自动加负荷、自动计时、自动测量长度及自动校零功能。测试结果自动运算，自动保存可选择打印。
【适用标准】
GB/T 6506-2001《合成纤维变形丝卷缩性能试验方法》
GB/T 6505-2008 《化学纤维长丝热收缩率试验方法》
【仪器特点】
1.主机CPU采用32位进口CPU，采样频率高，运行速度快。
2 采用商用电脑与主机程序连接，相比工控机输入输出板的控制方式数据处理更快、故障率低、性能稳定。
3 采用高精度传感器，相比原来的电子称测试精度更高，重现性能更好。
4 测试数据自动保存在数据库可以按日期、操作员、样品名称、备注等一系列参数进行查找以便于管理和应用。
5软件可根据用户需要自订测试参数，供品管分析之用。
6测试过程中自动变负荷、自动加负荷、自动计时、自动测量长度及自动校零功能，测试结果自动运算，自动打印。
7软件采用Windows操作系统，中文界面，人机对话友好，操作方便，软件具有故障自我判断功能，并有中文提示功能。
【仪器主要技术参数】
1.负荷力: 2.5cN-5000cN（任意设置、自动施加） 精度0.2cN
2.试样长度: 500*2mm
3.测长范围： 0—150 mm
4.测试指标: 卷曲收缩率CC（%）、卷曲模量CM（%）、卷曲稳定度CS（%）、热收缩率S（%）及各项指标平均值、标准差、CV值
5.一批最多试验绞丝个数：30个
6..电源及功耗： 主机：220V，50HZ 0.5KW
7.压缩空气： （0.2-0.3）Mpa具有数据保存和查询功能。
8..外形尺寸：605*530*1640 mm
