YG020B电子单纱强力机说明书操作

信息来源：本站 | 发布日期： 2019-01-07 13:42 | 浏览量：次

YG020型电子单纱拉力机
精密仪器
认真操作
通电之前请认真阅读说明书

说

明

书

常州新纺检测仪器设备有限公司

电话：13401309306 传真：0519-89188518

一、概述
YG020型电子单纱强力机用于测定化纤，棉纱，金属丝，亚麻等断裂强力和断裂伸长率，CRE等速拉伸试验。测定结果由中文液晶显示器显示，或打印出拉伸试验报告。
二、技术指标
1、 形式：等速伸长（CRE）
2、 夹持距离：60~500mm内任意设定，误差小于±1mm
3、 拉伸速度：20~1200mm/min，空载速度误差不超过±2%
4、 力值测量范围：0~5000cN、0~10000cN、0~500.0N精度为±0.5%
5、 伸长示值误差小于±1mm
6、 预加张力：手动加张力，0~120cN任意可调
7、 测试数据输出方式：
打印机打印输出（打印拉伸实验报告）(选配)
中文液晶显示（断裂强力、断裂伸长、断裂伸长率、统计数据表等）
8、 打印机配置：EPSON，LQ-350(映美)等24针式打印机
9、 最大试验次数：200次
10、电源电压：AC220V±10%，功率200W
11、尺寸（L×W×H）：600×350×1100mm
三、工作原理

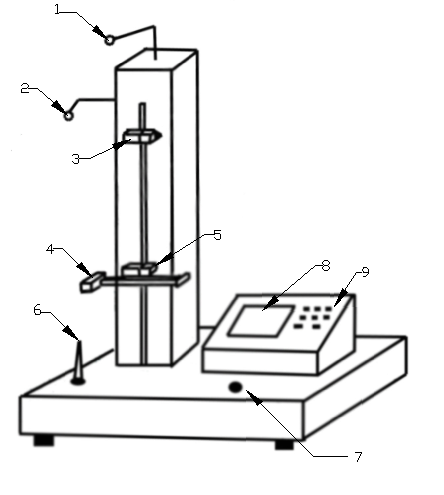

1、外形示意图

1、导纱钩 2、导纱钩 3、上夹持器 4、张力程
5、下夹持器 6、插纱杆 7、试验按钮 8、显示屏
9、控制面板

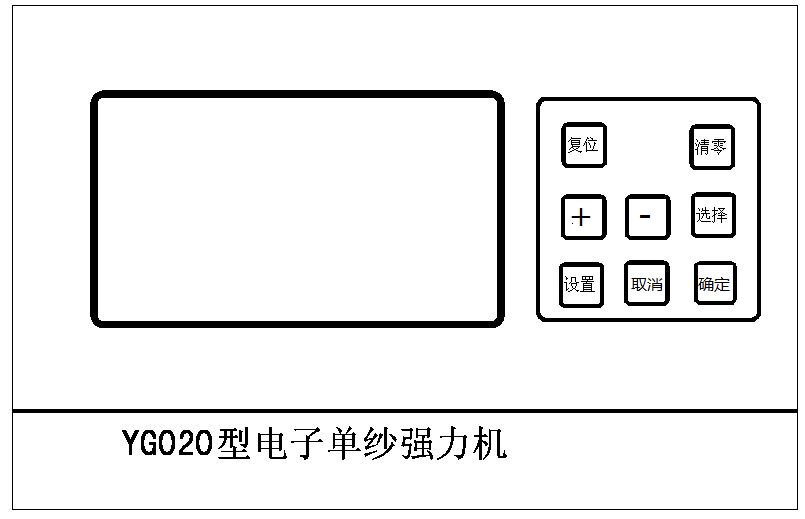

2、操作面板

按键功能说明：
[+]调整参数加
[-]调整参数减
[选择]移动选择光标位置
[复位]重新启动仪器
[设置]进入设置菜单或历史数据查询
[确认]保存当前设置并返回上一层目录
[取消]取消返回或在试验时剔除本次试验结果
[清零]清零显示力值
四、操作方法
4．1将仪器放在稳固的工作台上，主机四脚垫上防震橡胶垫，并校正水平，连接好打印机连线及电源线。
4．2设定与调整
4．2．1打开主机、打印机电源开关，仪器先启动，完成后显示器显示待机界面

4．2．2按设置键进入设置菜单，光标指向第一行

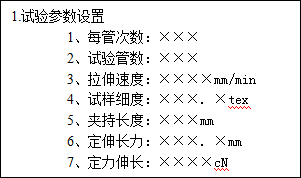

在此状态下，按[+][-]键上下移动光标，选择要设定的功能。例如选择试验参数设置，按[确定]键后，进入试验参数设置界面

在此状态下，按[+][-]键，选择要设定的参数，选择好后，按[选择]键移动光标，按[+][-]键调整参数大小，同时显示屏左下角显示保存图标，按[确认]键保存参数。

警告：非专业人员请不要更改系统校正设置，否则会导致仪器工作不正常。
4．3试验

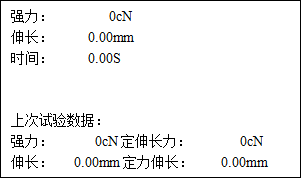

4．3．1在待机界面按[试验]键，仪器会先自动走定长，完成后进入试验待机界面，显示器显示如图

4．3．3装入纱线。试样纱线插入试样插座上，将纱线经导纱钩，嵌入上夹持器中，夹紧后将纱线引向下夹持器，夹紧下夹持器。
4．3．4按[试验]键，此时下夹持器开始下降，直到纱线被拉断，系统提示试验成功正在返回。返回后回到试验界面，下方显示本次试验的主要参数。
如试验中有不正常现象，使试验结果不正确，按[取消]键删除本次试验数据。
4．3．5装入下一根试样纱线，并重复4．3．3和4．3．4进行试验
4．3．6预定的所有试验完成后，系统提示，试验全部完成，按[确定]键打印出当前的试验报告，按[取消]键删除当前试验结果，按其他键保存试验参数并回到试验界面。
4．4统计结果和历史数据查询

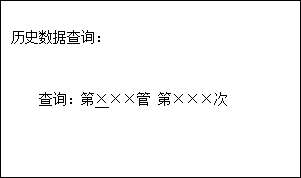

4．4．1本仪器在无打印机的情况下也可显示历史数据和统计结果。在试验待机界面，按[设置]键显示屏显示

按[+][-] [选择]键设置查询的管数和次数，输入完成后，按[确认]键查询

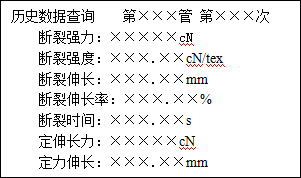

4．4．2如输入的查询号正确，显示屏显示

按[+][-]键可连续翻查各试验参数，如果所有试验全部做完，则还可查询统计报表
4．5重复打印
4．5．1在试验全部完成后，进入历史数据查询，在查询状态按[确定]键系统自动重复打印出当前试验的试验报告，再次按[确定]键再次重复打印，不限打印份数。
五、产品的的维修保养及注意事项

1、 仪器由专业的人员调试、检测和维修。
2、 保证仪器可靠接地，不要与易产生电磁干扰的设备共用一个电源。
3、 搬运和操作时请保护好传感器，试验时强力不要超过传感器的最大量程限度。
4、 仪器应在电源电压AC220V±10%的范围内使用，否则可能会损坏仪器。
5、 传动丝杆应每年加1~2次润滑油。
6、 当数据报表打印不清晰时，须更换打印色带。

常州新纺检测仪器设备有限公司
地址：常州市武进高新区古方路320号
电话：13401309306
传真：0519-89188518
邮箱：31395340@qq.com
