土工布撕裂强度试验机
信息来源：本站 | 发布日期：
2019-03-09 21:16
| 浏览量：
次
经常听到土工布这个材料，那么究竟什么是土工布，土工布有需要哪些测试来保证产品的合格性？那我们今天来了解一下
土工布是由高强纤维丝束与无纺布复合编织而成，经编技术将其缠绕捆扎，使纤维丝束无纺布固结在一起，既保持无纺布的反滤，又具有机织布的强度，土工布常用于水利、电力、矿井、公路和铁路等土工工程，具有隔离，防护，防渗等作用，比如土层分离的过滤材料，水库、矿山选矿的排水材料，高层建筑地基的排水材料，铁路、公路、机场跑道路基的补强材料，沼泽地带修路的加固材料，沥青路面的防裂材料等等。
土工布撕裂强度是判断土工布材料的强度指标之一，需要用到的测试仪器是土工布撕裂强度试验机
一、准备工作-仪器和辅助工具
(1)拉力机：CRE方式土工布拉力试验机，其拉伸速率可以调整为100mm／min。
(2)夹具：有效夹具宽度不小于200mm。
（3）梯形模板：用于剪样，标有尺寸。
二、准备试样
1、试样数量：经向和纬向各取10块试样。

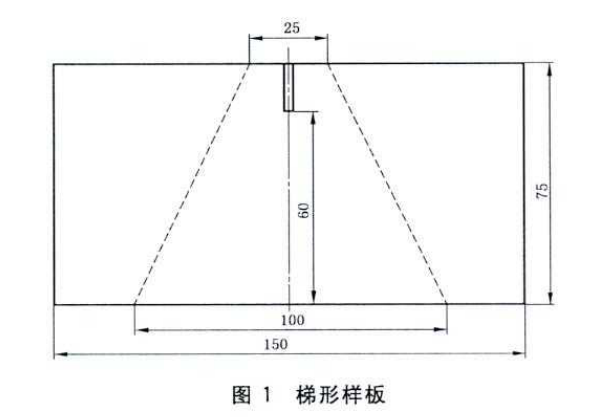

2、试样尺寸：试样为宽75mm、长150mm的矩形试样,在矩形试样中部用梯形模板画一等腰梯形
3、有纺土工织物试样：测定经向纤维的撕裂强度时，剪取试样长边应与经向纤维平行，使试样切缝切断和试验时拉断的为经向纤维。测定纬向撕裂强度时，剪取试样长边应与纬向纤维平行，使试样被切断和撕裂拉断的为纬向纤维。
4、无纺土工织物试样：测定经向的撕裂强度时，剪取试样长边应与织物经向平行，使切缝垂直于经向；测定纬向撕裂强度时，剪取试样长边应与织物纬向平行，使切缝垂直于纬向。
5、在已画好的梯形试样短边1/2处剪一条垂直于短边的长15mm的切缝。
注：如进行湿态撕裂试验，试样从水中取出到试验的时间不超过10min。
三、试验步骤
1、调整拉力机夹具的初始距离到25mm，设定拉力机满量程范围，设定拉伸速率为100mm／min。
2、将试样放人夹具内，沿梯形不平行的两腰边缘夹住试样。
3、开动拉力机，以拉伸速率100mm／min拉伸试样，并记录拉伸过程中的撕裂力，直至试样破坏时停机。撕裂力可能有几个峰值和谷值，取最大值作为撕裂强度。
注：当试样在夹具内有打滑现象或有1/4以上的试样在夹具边缘5mm范围内发生断裂时，则夹具可作如下处理：夹具内加垫片；与夹具接触部分的织物用固化胶加固；修改夹具面。
土工布撕裂强度试验机
【仪器用途】
YG028土工布撕裂强度试验机用于测试多种合成材料，格栅布，土工材料，防水材料，工业用无纺布，墙体网格布，建材等材料的拉伸、压缩、弯曲、剪切、撕裂、剥离试验，统计计算出材料的最大断裂力、屈服力、平均剥离强力、最大变形率、屈服点、弹性模量等参数。
【符合标准】
拉伸： GB/T 15788, ASTM D4595, ISO 10319,BS 6906.1,JTG E50 T1121, SL/T 235-1999
顶破：GB/T 14800,ASTM D3787, ISO 12236,JTG E50 T1126, SL/T 235-1999
撕破：GB/T 13763,ASTM D4533, ISO 9037.4,JTG E50 T1125, SL/T 235-1999
接缝：GB/T 16989, ASTM D 4884, JISO 10321, TG E50 T1122
GB/T10454-2000集装袋
GB/T6096 安全带测试方法
【仪器特点】
本仪器可以单独测试，亦可联接电脑测试，给客户更多的选择方式
1、该仪器是我公司自主研发
2、采用伺服控制系统，仪器运行更稳定。
3、采用高精度滚珠丝杆，比起同类的梯形丝杆，精度更高，定位更准。
4、传动系统采用更加稳固的方式，拉伸大强力无间隙，避免传动皮带的上下窜动，本机采用更高强度的齿形带，使得皮带有更长的使用寿命
5、测试方式选择：同类仪器必须手动去调节机械限位，经常会导致仪器撞坏，本仪器无需调节此限位，方便安全快捷，避免误操作
6、整机龙门架采用铝型材架构，稳固大气
7、测力系统：采用高精度传感器,高速率采样
8、显示特点：测试过程中曲线动态跟踪（监控），曲线坐标自动缩放(无须测试人员干预)，报表与曲线同时跟踪显示。
【技术参数】
1、测试方式：按等速伸长（CRE）原理测定，整个过程由计算机控制，并记录曲线动态变化及断裂强力、断裂伸长（伸长率）、时间、次数等
2、测试产品：土工布，格栅布，吊带，吨袋，集装袋，安全带等产品
3、量程：0-30000N 0-50000N
4、测力精度：＜±0.5%
5、夹距：300～500mm(无级可调)
6、拉伸速度：0.5～500mm/min（无级可调）
7、伸长分辨率：0.01mm
8、夹具：吊带夹具
9、打印：断裂强力，断裂强度，断裂伸长，断裂伸长率，断裂时间各种形式数据，曲线及统计结果
10、外形尺寸：750×360×1680mm
11、重量：约280Kg
