YG020电子单纱强力机的使用说明

信息来源：本站 | 发布日期： 2019-03-17 14:56 | 浏览量：次

一、概述

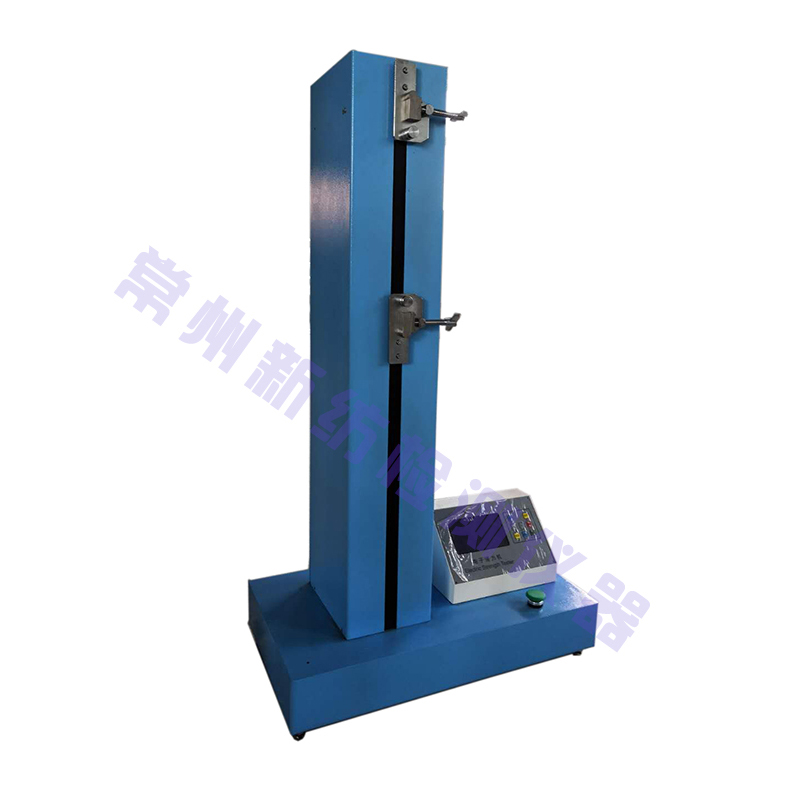

YG020型电子单纱拉力机用于测定单根，多股纱线断裂强力和断裂伸长率，CRE等速拉伸试验。测定结果由中文液晶显示器显示，或打印出拉伸试验报告。
二、技术指标

形式：等速伸长（CRE）
夹持距离：60~500mm内任意设定，误差小于±1mm
拉伸速度：20~1200mm/min，空载速度误差不超过±2%
力值测量范围：0~5000cN、0~10000cN、0~500.0N精度为±0.5%
伸长示值误差小于±1mm
预加张力：手动加张力，0~120cN任意可调
测试数据输出方式：

打印机打印输出（打印拉伸实验报告）(选配)
中文液晶显示（断裂强力、断裂伸长、断裂伸长率、统计数据表等）

打印机配置：EPSON，LQ-350(映美)等24针式打印机
最大试验次数：200次

10、电源电压：AC220V±10%，功率200W
11、尺寸（L×W×H）：600×350×1100mm
三、工作原理

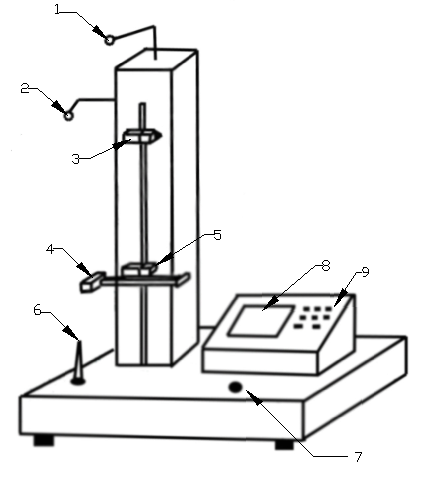

1、外形示意图

1、导纱钩 2、导纱钩 3、上夹持器 4、张力程
5、下夹持器 6、插纱杆 7、试验按钮 8、显示屏
9、控制面板

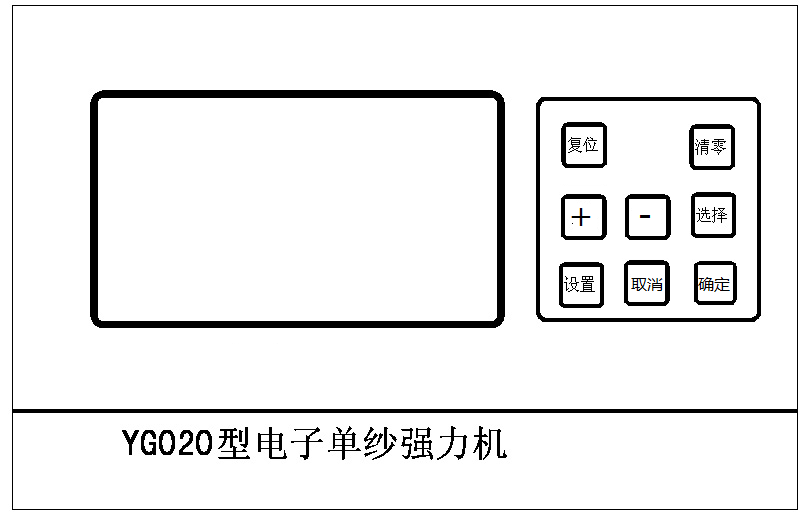

2、操作面板

按键功能说明：
[+]调整参数加
[-]调整参数减
[选择]移动选择光标位置
[复位]重新启动仪器
[设置]进入设置菜单或历史数据查询
[确认]保存当前设置并返回上一层目录
[取消]取消返回或在试验时剔除本次试验结果
[清零]清零显示力值
3、电气原理

试验时，拉伸强力由力传感器测量，将强力转换成微弱的电压信号，经放大器放大，输入A/D转换器，转换成数字量，送入单片机，由LCD显示器显示强力大小；操作人员通过键盘，将操作信号输入单片机，控制步进电机作拉伸试验，测定断裂伸长和强力，由打印机打印出单纱试验报告。
四、操作方法
4．1将仪器放在稳固的工作台上，主机四脚垫上防震橡胶垫，并校正水平，连接好打印机连线及电源线。
4．2设定与调整
4．2．1打开主机、打印机电源开关，仪器先启动，完成后显示器显示待机界面

4．2．2按设置键进入设置菜单，光标指向第一行

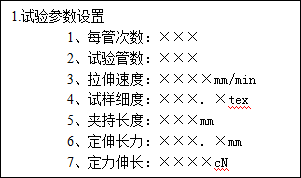

在此状态下，按[+][-]键上下移动光标，选择要设定的功能。例如选择试验参数设置，按[确定]键后，进入试验参数设置界面

在此状态下，按[+][-]键，选择要设定的参数，选择好后，按[选择]键移动光标，按[+][-]键调整参数大小，同时显示屏左下角显示保存图标，按[确认]键保存参数。

警告：非专业人员请不要更改系统校正设置，否则会导致仪器工作不正常。
4．3试验

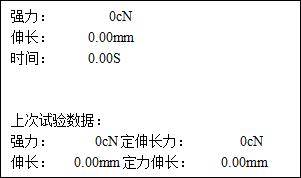

4．3．1在待机界面按[试验]键，仪器会先自动走定长，完成后进入试验待机界面，显示器显示如图

4．3．3装入纱线。试样纱线插入试样插座上，将纱线经导纱钩，嵌入上夹持器中，夹紧后将纱线引向下夹持器，夹紧下夹持器。
4．3．4按[试验]键，此时下夹持器开始下降，直到纱线被拉断，系统提示试验成功正在返回。返回后回到试验界面，下方显示本次试验的主要参数。
如试验中有不正常现象，使试验结果不正确，按[取消]键删除本次试验数据。
4．3．5装入下一根试样纱线，并重复4．3．3和4．3．4进行试验
4．3．6预定的所有试验完成后，系统提示，试验全部完成，按[确定]键打印出当前的试验报告，按[取消]键删除当前试验结果，按其他键保存试验参数并回到试验界面。
4．4统计结果和历史数据查询

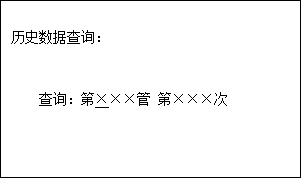

4．4．1本仪器在无打印机的情况下也可显示历史数据和统计结果。在试验待机界面，按[设置]键显示屏显示

按[+][-] [选择]键设置查询的管数和次数，输入完成后，按[确认]键查询

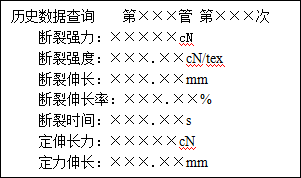

4．4．2如输入的查询号正确，显示屏显示

按[+][-]键可连续翻查各试验参数，如果所有试验全部做完，则还可查询统计报表
4．5重复打印
4．5．1在试验全部完成后，进入历史数据查询，在查询状态按[确定]键系统自动重复打印出当前试验的试验报告，再次按[确定]键再次重复打印，不限打印份数。
