一、全自动单纱强力机产品用途
YG023B-III型全自动单纱强力机采用计算机和Soc双处理器控制，用于测定单根纱线或纤维的断裂强力，断裂伸长率，断裂强度，断裂时间和强伸曲线等物理指标。配备Windows操作系统、高分辨率的彩色显示器、键盘、鼠标和打印机，使得数据的采集、计算、输出全部自动化。
原理和性能符合：
   国际标准    ISO2062  《测定单根纱线断裂负荷和断裂负荷时伸长的方法》
   国家标准    GB/T3916 《纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定》
   国家标准    GB/T14344《合成纤维长丝及变形丝断裂强力和断裂伸长的试验方法》
全自动单纱强力机采用气动夹持试样，夹持器工作可靠，不损伤试样。具有自动化程度高，操作方便，性能稳定，测试准确等特点。适合我国大、中、小各类纺织企业及各级检验机构，是高科技机电一体化产品，达到同类产品的国际水平。
二、全自动单纱强力机产品主要技术指标
1   型式：                 等速伸长型（CRE）
2   负荷范围：             0 ～ 50000 cN
3   负荷示值精度：         ≤±1%
4   夹持器距离及精度：     (100 ～ 500 ) mm    （无级可调）    准确度＜±1mm
5   伸长测量范围：         (0 ～ 300)   mm    （夹距为500mm时）
6   拉伸速度：             (10 ～ 18000)  mm/min（无级可调）    准确度＜±2 %
7   机械预张力范围：           0 ～ 150 cN
8   夹持方式：             气动夹持  压力：(0.4 ～ 0.8) Mpa
9   一批最多试验次数：     1000次
10 试验方式：             手动试验和自动试验
11 数据输入：             通过键盘、鼠标输入
12 数据输出：             输出数据包括：断裂强力、断裂伸长率、断裂强度、断裂时间、     断裂功、定强力伸长、定伸长强力以及数据统计中的最大值、最小值、平均值、CV值
显示： CTR彩色显示器（强力值、伸长率、强力－伸长曲线）
打印：测试数据的单次值、统计值、强力－伸长曲线
13 电源：                 电压:220V   频率:50Hz   功率: 1.2 KW
14 重量：                 250 kg
15  使用环境要求:          温度(20±5) ℃   湿度< 80%RH

外形尺寸(长×宽×高单位：mm)

     主机： 1100 × 630 × 1770   (不包括显示器)
17  具有数据保存和查询功能
                   三、 全自动单纱强力机的组成和工作原理

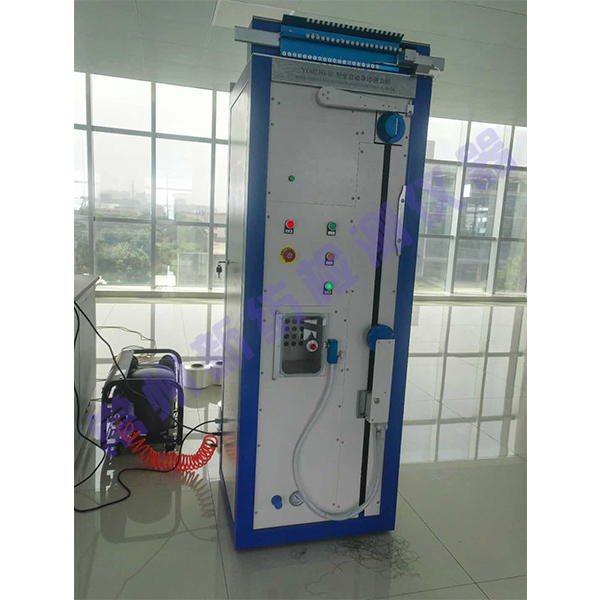

    YG023B型全自动单纱强力机由主机、打印机、普通PC机三部分组成。仪器外形见(图一)。
主机采用箱式结构，内装有Soc处理模块、传动机构、测力机构、测长编码器以及驱动电路。

传动机构采用进口直流伺服驱动器和永磁式直流电机(带测速发电机)，电机轴输出经过齿轮减速箱带动链条。链条上连接下夹持器，通过控制电动机匀速正反转就能平稳地实现下夹持器上下运动。
    仪器齿轮减速箱后端联接高精度编码器，编码器输出信号为0.05mm/脉冲。大大小于±1mm的伸长误差，保证了长度定位、伸长测量的准确性。
驱动电路包括传感器放大电路、输入输出信号接口电路。主要控制六只电磁气阀，机械手传动，走纱架传动，以及按钮信号和限位开关信号。
全自动单纱强力机工作原理如下：
自动试验：首先设定好试验参数，装好试样。按操作面板上的“启动”按钮。机械手回复到最低位，下夹持器以最高速上升至顶端，碰到上限位开关停止。夹持试样，然后向下运动，当离开上限位开关时作为测长的起点。采样编码器的脉冲数，当到达设定的夹持长度处，下夹持器停止。机械手夹住试样加预张力，上夹持器吸合。下夹持器按设定的速度拉伸。力传感器开始受力。计算机采样传感器力值和编码器的伸长值，送屏幕显示并画出强力伸长曲线。一次拉伸结束后，计算机对采样到的数据进行处理，得出断裂强力、断裂强度、断裂伸长、断裂伸长率、断裂功、断裂时间、定强力伸长、定伸长强力等数据。断裂后的残纱由吸纱箱自动吸取。然后仪器重复上述过程进行下一次试验。当一管试验结束后，前导纱架向右移动一格，气动剪刀剪断上一根纱。机械手向上到最高点取下一根纱进行试验。试验全部完成后，仪器停止工作。
手动试验：当试样不适合做自动试验时，可选择手动试验方式。设定好试验参数后，按“启动”按钮。机械手向上到最高位，碰到上限位开关停止。然后向下运行到夹持长度处。取出试样，一头放在上夹持器夹持面中，按“启动”按钮，上夹持器吸合（如果纱线夹持不好，可按“停止”按钮松开上夹持器，然后按“启动”按钮重新夹住纱线），将纱线的另一头置于下夹持面中，按“启动”按钮吸合下夹持器，仪器自动进行拉伸试验。一次试验完成后得出的试验数据（与自动试验方式数据一样）。下夹持器重新走到夹持长度处进行下一次试验。数据统计等同于自动试验。

四、控制开关说明
“电源” 开关：打到“开”位置时接通仪器电源，打到“关”位置时仪器断电。
“启动” 按钮：试验开始时或试验过程中下夹持器停止时按此按钮启动仪器进行试验。
“停止” 按钮：试验过程中按此按钮下夹持器停止运动，该次试验作废。按“启动”试验继续。
“急停” 按钮：试验过程中如出现意外情况，按“急停”按钮强制下夹持器停止，情况排除后松开“急停”按钮恢复运动。注：正常试验时急停按钮一定要在松开位置，否则试验不能进行。
五、仪器的操作和使用
本仪器是由计算机控制，所以要求操作人员具备电脑操作常识。
首先启动计算机，然后打开仪器主电源开关，打开打印机电源。

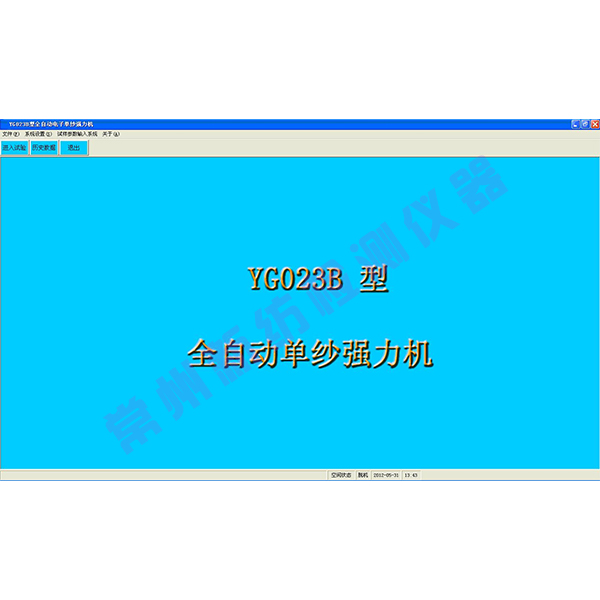

鼠标左键双击“YG023B”图标进入测试程序屏幕显示如下：

(图1)
功能说明：
本界面共有3个菜单和2个按钮
菜单结构：
文件菜单中包括：退出
系统设置菜单中包括：端口设置、系统参数设置、打印项目设置
关于：
菜单说明：
退出：退出YG023B软件
端口设置：设置强力机和电脑的通讯端口(详见端口设置)
系统参数设置：设置强力机系统参数(详见系统参数设置)
打印项目设置：设置打印报告中包含的内容(详见打印项目设置)
关于：显示仪器的相关信息(详见关于)
按钮功能说明：

点此按钮进入历史数据查询界面
进入试验状态：
点击“进入试验”按钮就可以

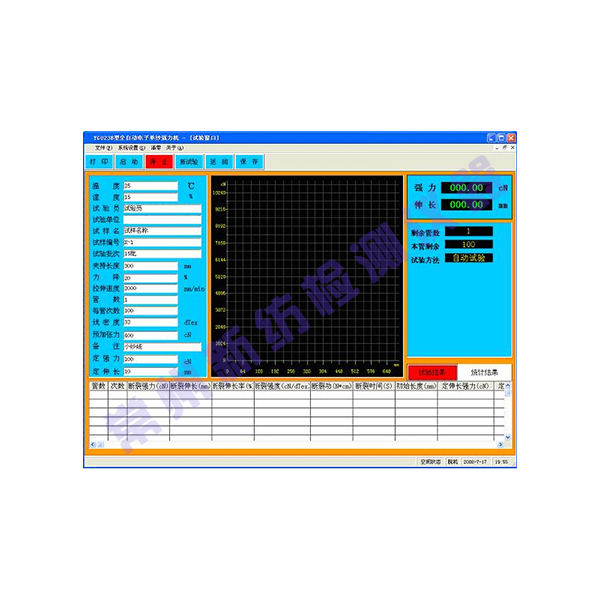

进入试验界面，如图2所示：

（图2）
试验界面分为4个区域
左边试验参数区域，中间曲线框区域，右边强力伸长区域，下面试验结果区域。
试验参数区域：显示当前一组试验的试验参数，如果需要修改试验参数，只需输入对应得试验参数即可。
注意：在一组试验没有完成时禁止修改试验参数，如果需要修改试验参数，请先点“停止”按钮停止试验或按仪器上面的停止按钮。然后输入需要修改的参数，然后点下新试验按钮，然后按启动进行新的一组试验。
中间曲线框区域：显示试验中各次曲线的强力和伸长曲线。可以设置显示单次曲线和显示所有曲线，本软件在显示曲线的时候有自动扩大功能，就是在试验过程中，如果曲线超过坐标框的90%时，软件会自动增加坐标框每格的比例，使曲线不至于超出坐标框。
注意：当选择显示所有曲线模式时，如果试验次数较多，那么在曲线框自动缩放的时候会有相应的延迟现象。此时，软件正在本组试验已经做过的所有试验曲线按缩放后的坐标比例重绘。请耐心等待。等待时间随试验次数的增加递增。
右边强力伸长区域：显示一次试验的实时数据，等一次试验完成后显示断裂强力和断裂伸长值。
下边试验结果区域：本区域分为两层，试验结果和统计结果，由对应得按钮控制显示。试验结果显示各次试验的各项结果。统计结果显示到本次试验为止，本组试验的统计值，包括平均值，最大值，最小值，均方差，CV值。

历史数据查询状态

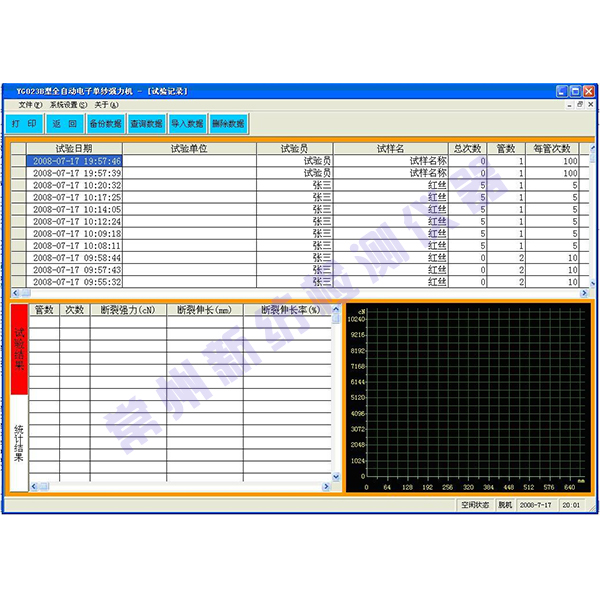

在（图1）界面中点“历史数据”按钮即可进入历史数据查询界面，如图3所示：

进入历史数据界面时显示默认历史数据库中的试验数据（默认历史数据库在软件安装文件夹中的“Data”文件夹中的“Data.mdb”文件）。
如果需要显示一组试验的详细信息，请点击界面上半部分中对应得那组试验，此时本组试验各次的详细信息就显示在界面下方窗口中，如下图所示：

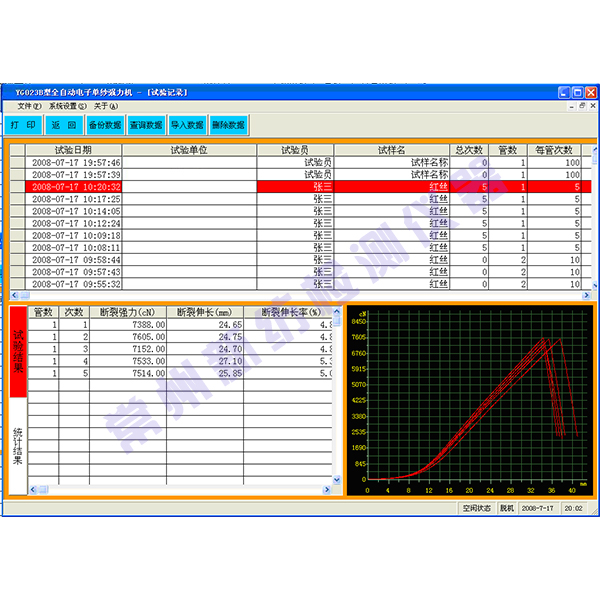

如果需要查看一次试验的曲线，那么只要点击对应的那次试验即可，如下图所示：

高级查询功能

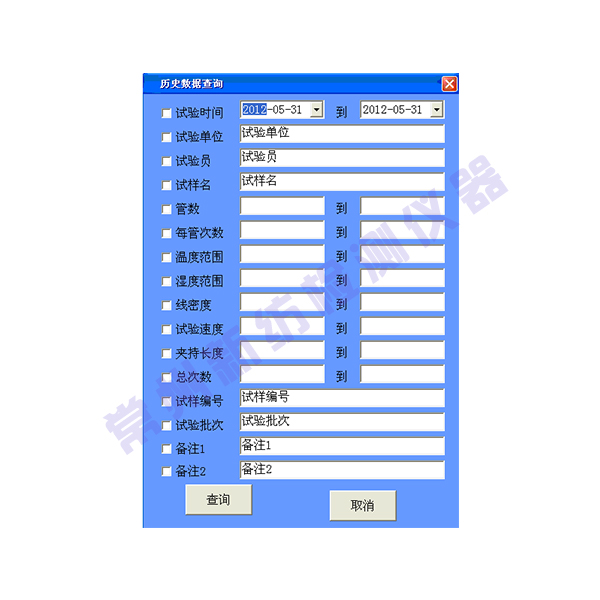

如果历史数据比较多，从中查找需要的某组试验就比较困难，本软件设有高级查询功能。可以对历史数据库中的试验进行筛选。点击“查询数据”按钮，进入高级查询界面，如图3所示：
（图3 ）
钩选需要查询的项目，然后输入关键词，点查询就可以放具有该参数值得所有试验显示在表格中。
数据库备份功能
仪器工作一段时间以后，保存试验数据的数据库就会变得比较大。可以通过备份数据库将历史数据保存到其他地方。
点击图2界面中的备份数据库按钮进入历史数据备份界面，数据库备份分为3种方式：
按月备份，选择指定月份，将整个月的所有试验备份。

自定义备份：根据指定参数值将含有对应参数的试验记录备份.
在备份时只要钩选了“备份后删除原始数据”选项，那么在备份完成后就会将默认历史数据库中备份过的数据删除。（清谨慎使用该选项。历史数据删除后无法恢复）
备份完成后系统提示如下：

如果需要删除默认历史数据库中的某一组试验，那么只要在历史数据界面中的组试验表格中选择该组试验，然后点删除数据按钮，那么本组试验的所有数据都会被删除（删除后的数据无法恢复，清谨慎使用该功能）。
历史数据导入功能

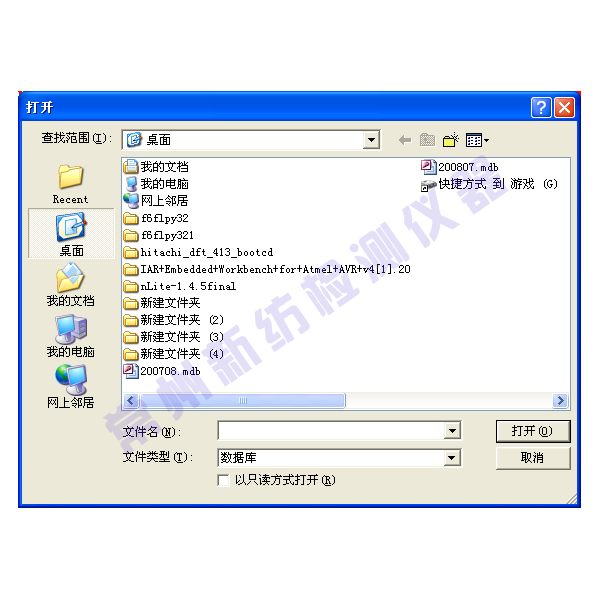

如果需要查看之前备份过的历史数据内容，那么只要使用导入数据功能，点击导入数据按钮，在提示窗口中选择备份数据库文件，如下图所示：

选择需要导入的数据库文件，点打开即可，导入的数据库和默认数据库操作方法相同。
注意: 从历史数据界面中返回到图1界面后再次进入历史数据界面，系统将自动显示默认数据库中的试验信息。
系统参数设置

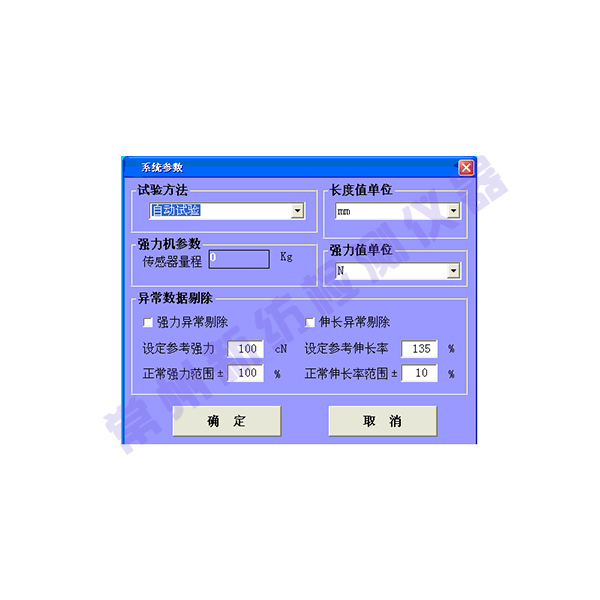

进入试验界面后，菜单“参数设置”才会生效，点击参数设置菜单进入系统参数设置界面，如下图所示：

此界面中可以设置试验方法（自动试验和手动试验）可以选择传感器量程，可以使用异常数据剔除功能。

全自动单纱强力机试验参数说明：（注：参数设定好后自动保存，即下次打开的参数就是上次修改后的参数）

      试样参数设置：
        试样品名：输入测试样品的名称，以便在保存数据和打印报告中方便地查看。
        线密度：输入试样的线密度，以dtex为单位。
        管数：输入试验的管数，不大于100管。
        次数：输入每管试样的试验次数，次数乘以管数不能大于1000。（理论上可以无限次）
        定强力：用于测定指定强力处的伸长，当不需测试时设定为零。定强力值不能大于选择的传感器量程。
定伸长：用于测定指定伸长处的强力，当不需测试时设定为零。定伸长值不能大于仪器所能测试的长度。
        力降：指拉伸过程中试样的强力值下降到最大强力的百分之多少作为判断试样断裂。
                      一般选择5%～50%。



     异常数据剔除：试验过程中用于判断此次试验数据是否正常，如不正常，仪器自动剔除。
     强力异常剔除：如需选择此功能，则在前面方框中打勾。
     设定参考强力：设定一强力值，以接近待测试样的强力为准。
     正常数据范围：指设定参考强力上下浮动范围。
                      例如：设定的参考强力为500cN，正常数据范围为20%。则试验过程中断裂强力在400cN～600cN之间为正常数据，不在此范围的数据为异常数据，仪器自动剔除。
     伸长异常剔除：如需选择此功能，则在前面方框中打勾
     设定参考伸长率：输入一伸长率值，以接近待测试样的伸长率为准
     正常伸长范围：指设定的参考伸长率上下浮动范围。（原理同正常数据范围）
六、全自动单纱强力机的运输与安装

本仪器为整台装箱出厂。主机平放在包装箱内，操作面板向上，运输时包装箱严禁倾倒和雨淋爆晒。
拆箱时先拆去箱盖，然后拆去四周箱板，拆箱后搬运时仪器只允许四周框架及底部受力，严禁将绳索穿扎在机械手、上、下夹持器等零部件上，以免造成仪器损坏。仪器底脚四只滚轮，只允许在室内光滑平整的地面上少量移动。
拆去装箱运输需要而结扎在仪器上的绳带。
本机要求安置在空调试验室内，室内环境应满足下列要求：

a   室内地面平整稳固，空气清洁，无腐蚀介质，无明显振源干扰，无强电和磁场干扰。
b   仪器周围应留有足够的空间，以满足开门和安放插纱架的需要。化纤厂用大筒子直接引纱到仪器上做试验时，仪器背后应留有较大的空间。
c   如需用到空气压缩机，尽可能放在远离主机的地方。其电源应与主机、打印机电源分开。
d   主机和、打印机、空气压缩机的电源应有良好的接地。

将随机散装的横杆、支承架（铝角铁）用内六角螺钉固定在仪器上部，横杆安装时要求前导纱架能沿导轨移动时到位自停。
将气管（∮6）插入仪器背面下端位于电源插座右侧的气管接头孔中，气管（∮6）插入气管接头孔一般应20mm左右，如果当气管需要取出时，用左手将气管接头最外端的铜圈向里按住，同时右手拔气管，才能使气管从气管接头孔中抽出。气管另一端为快换接头，插入空气压缩机输出接头中。如有集中供气可不用空气压缩机。当接通压缩空气后，检查一下主机压力表中的压缩空气应调整在0.5～0.8Mpa范围内。
打开仪器后端门，将显示器的连接电缆、打印机的连接电缆以及鼠标键盘插头插到工控机相应的插孔中。
连接主机、显示器、打印机、空气压缩机的电源。

七、 全自动单纱强力机操作注意事项

纱线安装：

           a 需做测试的纱管插在仪器后面的插纱架上，化纤厂的大筒子应插在自备的试样车上。
        b  将各管纱头通过主机背后上部的后导纱架（两只）上的陶瓷导丝器引出，中间压上压纱棒。后导纱架压挂在主机背后上部的支承架上。
        C  各管纱头从主机顶部引到前导纱架（两只）的陶瓷导丝器中，经前导纱架正面两排夹扣（每排十只），使纱头从上排夹扣的右边夹面经过，到下一排夹扣夹面处的右边顺时针绕过不大于一圈（化纤可绕一圈），然后剪去突出的纱头。
        d 用手推前导纱架沿横杆导轨向右移动，使前一只前导纱架的导向边进入走纱驱动装

置的两条齿形带中间，这时齿形带自动运转带动前导纱架向右移动到定位点自停。当一只前导纱架上的试样试验完成后，可将其从横杆右端去处，再从横杆左端装入。
           注意后导纱架的位置要比前导纱架至少偏左15厘米，以防止纱线试验过程中出现松动现象。
        e 试验的第一根纱线必需从前导纱架下夹扣中取出，穿过上夹持器夹面以便第一次试验下夹持器能夹住纱线。
开机时只需先打开打印机并启动计算机，然后打开仪器的主电源开关。
