PS350喷丝板镜检仪的使用及保养
信息来源：本站 | 发布日期：
2019-11-02 21:17
| 浏览量：
次
什么是喷丝板？
喷丝板又称纺丝帽。喷丝板的作用是将黏流态的高聚物熔体或溶液，通过微孔转变成有特定截面状的细流，经过凝固介质如空气或凝固浴固化而形成丝条。
作为化纤企业来说可以喷丝板可谓说是重中之重，喷丝板的优劣直接决定了纺丝质量的品质，直接影响了一个企业的生存与发展
那么我们要如何来选择喷丝板和检测喷丝板呢？检测喷丝板的仪器被称为喷丝板镜检仪或是喷丝板检测仪
喷丝板选用的方法
作为企业来讲，喷丝板选用要考虑微孔直径、长径比、导孔形 状、微孔分布,下面着重讨论喷丝板的孔径和长径 比这两个主要参数。一般,纺低线密度单丝时,孔径宜稍小;反之,孔径宜稍大。在高速纺丝中.一 般采用较大的长径比,增加熔体在微孔中的停留时间,减少弹性效应,但是长径比太大,加工较困难,并造成喷丝板背压过高,组件使用周期缩短。
喷丝头拉伸比
熔体从喷丝板微孔挤出后,由于喷丝速度与卷取速度间的速度差,使熔体细流在沿运行方向 的速度场中逐渐被拉长变细。喷丝头拉伸比过小,丝束拉伸不足,条干不匀,影响产品染色性能; 但喷丝头拉伸比过大,拉伸过度,会造成单丝断 裂,形成毛丝,生产状况恶化。

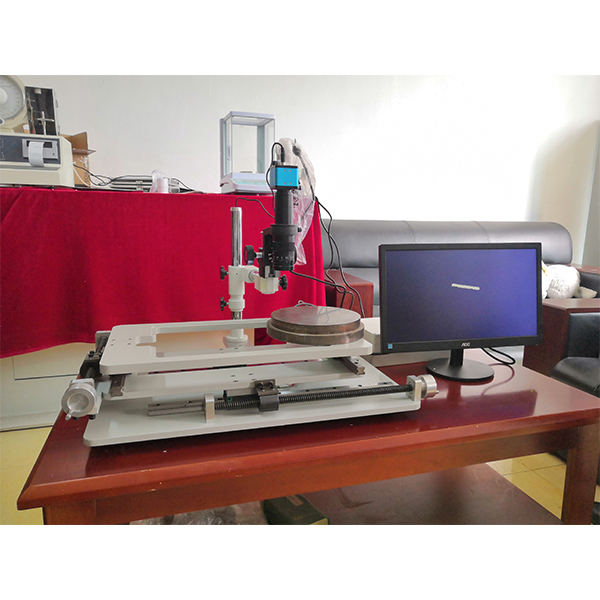

喷丝板的检测方式分为手动喷丝板镜检仪和全自动喷丝板镜检仪，手动喷丝板镜检仪相对性价比稍高，价格实惠，亦能满足常规的检测要求，以下为其相关的介绍
产品用途：
手动喷丝板检测仪测量、观测性能优良，附件齐全，操作简单，使用方便，广泛应用于电子工业和细小精密零件的检测、装配，特别适用于喷丝板，喷丝帽，喷丝头等材料的检测。
基本参数：
1.最大放大倍数：350倍
2.检测数量：1块喷丝板 （可定制，此款仪器测试喷丝板尺寸为350*250mm）
3.检测微孔直径：0.1mm-1mm
4.检测目标：喷丝板微孔的洁净度
5.单块喷丝板微孔数量：无限制
6.微孔定位：通过激光点定位微孔数量。
7.图像显示部分：图像在电脑显示器上显示
8.设备外形尺寸（L*W*H，mm）：650*500*550mm
9.检测方法：激光点标识位置，x，y轴方向移动
10.喷丝板微孔排列：任意排列或者圆周排列
11.喷丝板检测品台
(1)x，y导轨全程运行轻巧、平稳、成像清晰。
(2)喷丝板最大尺寸 φ350mm
(3)x，y移动行程60mm
(4)x方向、圆周方向均为手摇运动。
系统主要配置：
|
序号 |
配 置 |
内 容 |
|
1 |
CCD工业相机 |
500万像素工业相机 |
|
2 |
高清无级变倍专用镜头 |
0.7∽4.5倍单筒物镜 |
|
3 |
彩色显示器 |
戴尔17寸彩色液晶显示器 |
|
4 |
透光光源 |
高亮LED专用光源 |
|
5 |
反射光源 |
高亮LED专用光源 |
|
6 |
检测孔定位 |
红外激光定位 |
|
7 |
光源电源 |
三组可调光源 |
|
8 |
检测工作台 |
高级铝合金型材 |
|
9 |
微孔定位装置 |
XY方向精密滑轨、X方向丝杆、精密圆周轴衬 |
|
10 |
喷丝板夹持模具 |
高级铝合金 |
