YG023B-III全自动单纱强力机的结构及运行
YG023B全自动单纱强力机是纺织企业试验室里面的常见的一款高端的纱线测试仪器，特别是生产化纤单丝产品，DTY加弹生产线，生产纱线的企业里面，全自动单纱强力机相比传统的电子
单纱强力机，有诸多的优势，首先提高效率，解放劳动力，其次提高数据精度，使数据更具参考性，提高智能化程度，多方位分析数据
那么全自动单纱强力机和普通的电子单纱强力机从结构上运行上有哪些区别呢？
1，传动部分上，全自动单纱强力机的电机采用的是高精度的伺服电机驱动，能够有更快的运行速度（能够达到15000mm/min）和更短的反应时间，更高的控制精度，使每次的定位都更加精准
2，滑动套采用直线轴承，阻力可以忽略不计，使机械手臂上下活动更加灵活，运行更加平稳，缓冲机构采用滚珠轴承，反向更加轻松灵活
3，上下夹头采用气动加持，通过气压施加压力到气缸膜片，然后拉断试样后再松开夹头，由弹簧装置拉回活动夹片，以便下一次的加持纱线
4，自动导纱架采用滚珠丝杆，运行静音平稳
5，换管机械手采用气缸装置，避免了原先电机的不稳定性，提高了效率，降低了成本
6，吸废丝装置摈弃了原先的吸尘电机，采用先进的虹吸技术，大大降低了噪音污染，创造更好的试验环境
7，电气部分采用32位单片机，及24位AD芯片，保证了数据的运算速度及真正意义上提高采样频率
接下来再了解一下YG023B全自动单纱强力机的参数配置：

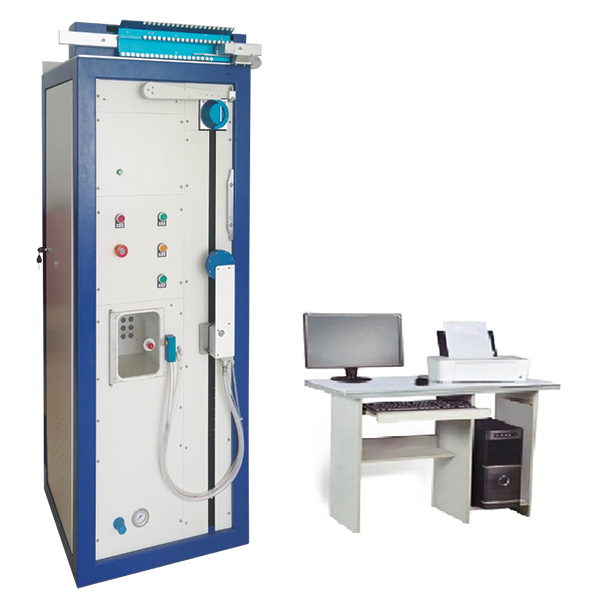

YG023B-III 型全自动单纱强力机
【产品用途】
YG023B-III 型全自动单纱强力机由计算机控制，用于测定棉、毛、丝、化纤、工业用丝、复合线等材料的断裂强力、断裂伸长、断裂强度、断裂功，断裂时间等物理指标。
采用 Windows7 操作系统、数据采集处理自动化输出。
【适用标准】 GB/T 14344-2008 化学纤维 长丝拉伸性能试验方法
GB/T 3916-2013 纺织品 卷装纱 单根纱线断裂强力和断裂伸长率的测定(CRE法)
【仪器特点】
1、该仪器拥有自主知识产权，可根据客户特殊需求进行软件或硬件的定制，也可以根据客户的需求和国外的标准进行定制（美标，欧标，日标等）。
2、本机采用气动夹持器，不损伤试样，自动化程度高﹑操作简单
3、手动测试或自动测试可自由切换，测试管数可自由设置。
4、具有数据统计功能，保存，打印测试报表，方便客户控制产品质量。
【仪器主要技术参数】
1.型式：等速伸长型（CRE）
2.负荷测试范围：0~5000CN
3.负荷示值准确度：±0.2%
4.试样夹持距离：100mm~500mm（任选）
5.夹持距离精度：±0.01mm
6.伸长范围：0mm~700mm
7.预张力范围：自选
8.拉伸速度调节范围：0.01mm/min～15000mm/min
9.测试次数：2000 次
10.各参数输入方式：键盘输入或触摸屏输入
11数据输出方式：负荷值、伸长值、次数、管数、伸长率、断裂时间、断裂强力
12.打印输出：断裂强力、断裂伸长、断裂伸长率、断裂强度、断裂时间、最大值、最小值、平均值、CV 值以及曲线图
13.外形尺寸：560×630×1770(长×宽×高)
14.电源：AC220V 50HZ
