YG368全自动卷曲收缩率测试仪使用操作手册
信息来源：本站 | 发布日期：
2019-01-17 07:44
| 浏览量：
次
YG368长丝卷曲收缩率测试仪使用操作手册
一、YG368长丝卷曲收缩率测试仪用途：
YG368长丝卷曲收缩率测试仪/卷缩率测试仪采用计算机控制，用于测定变形丝（涤纶、锦纶、丙纶）的卷曲收缩性能。测试过程中具有自动变负荷、自动加负荷、自动计时、自动测量长度功能。测试结果自动运算，自动打印。
采用WINDOWS操作系统，中文界面，人机对话友好，操作方便。软件具有故障自我判断功能，并有中文提示功能。
原理和性能符合：GB/T6506—2001《合成纤维变形丝卷缩性能试验方法》
二、YG368长丝卷曲收缩率测试仪产品主要技术指标：

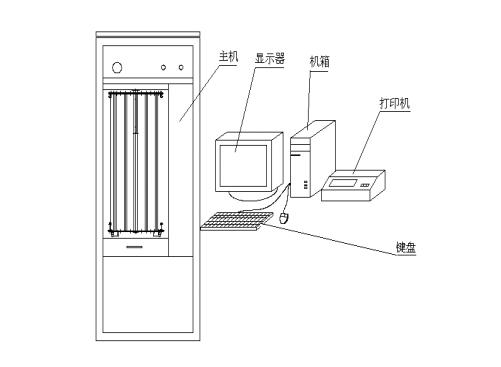

该机由主机、烘箱、试验架、计算机、打印机五个部分组成。外形见图一
主要技术参数如下：
2.1 负荷力: 2.5cN-5000cN（任意设置、自动施加） 精度0.2cN
2.2 试样长度: 1000 mm
2.3 长度分辨率： 0.05 mm
2.4 测试指标: 卷曲收缩率CC（%）、卷曲模量CM（%）、卷曲稳定度CS（%）
及各项指标平均值、标准差、CV值
2.5 数据输入： 通过键盘鼠标输入
2.6 数据输出： 屏幕显示、打印机打印
2.7 一批最多试验丝束个数：30个
2.8 电源及功耗： 220V，50HZ 0.5KW，烘箱：4.8 KW
2.9 压缩空气： （0.4-0.8）Mpa
2.10具有数据保存和查询功能。
三、YG368长丝卷曲收缩率测试仪主要特点:
3.1 采用工控机控制，提高了整机的可靠性。
3.2 采用高精度传感器，测试精度高，重现性好。
3.3 测试数据自动存盘以便于管理和应用。
3.4 软件可根据用户需要自订测试参数，供品管分析之用。
3.5 仪器带有网卡可方便联网。
四、YG368长丝卷曲收缩率测试仪试验前的试样准备：
4.1 卷缩试验准备试样
首先用测长机卷绕 2500 dtex 的丝束，卷绕周长为1m。卷绕长度按下式计算：
2500dtex×1m
卷绕长度 = ——————
2×试样细度(dtex)
如果计算出的结果不是整数，可把小数点后面的数进位或舍去。卷绕时应加0.2cN/dtex的予张力。注意不要影响丝的内应力。然后把丝挂到试验架上，丝的下端挂上小挂钩(2.5cN)。将试验架整体放到烘箱中加热使丝卷曲。涤纶和锦纶温度控制在120℃，丙纶为60℃。10分钟后，打开烘箱取出试样。在常温下放置30分钟后即可进行试验。
五、进行试验：
5.1 首先打开计算机电源，然后再打开主机和打印机电源。
5.2 将绕好的试样放到试验架上，根据标准要求放到烘箱中加热。
5.3 按纱框按钮，弹出纱框平台，将试验架放在平台抽屉上，然后再按纱框按钮，试样架自动进入仪器测试位置。

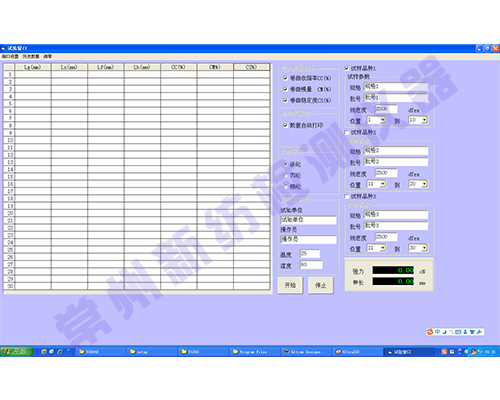

5.4 打开电脑中的卷缩仪程序，屏幕显示如 图1：
图 1
此时抽屉自动锁紧，如需拉出抽屉，按一下操作面板上的“纱框按钮”即可取出。
测试数据选择：
卷曲收缩率CC(%): 如需测试卷曲收缩率，在前面的小方框中打勾。
卷曲稳定度CS(%): 如需测试卷曲稳定度，在前面的小方框中打勾。
卷曲模量 CM(%): 如需测试卷曲模量，在前面的小方框中打勾。
试验数据自动保存到软件数据库中，
保存路径，软件文件夹->Data->Data.mdb
数据自动打印: 选择自动打印,试验完成后将自动打印测试数据。
测试品种设定：
进行卷曲收缩试验时选择： 涤纶，丙纶或锦纶。
试验室参数设定:
试验单位：输入单位名称。
操 作 员：输入操作员姓名。
试验温度：输入试验室的温度。
试验湿度：输入试验室的相对湿度。
仪器最多一次可以做三种不同批号规格的试样,分别对应设定如下:
试样品种1设定:
批 号1：输入试样的批号。
规 格1：输入试样的规格。
线 密 度：输入绕取每个试样总的线密度。
位 置: 试样1在试验架上的位置。
试样品种2设定: 同试样品种1。
试样品种3设定: 同试样品种1。
试样品种1-3 的位置分别对应挂在试验架上的丝的位置,如只做1 种或2种试样,将另外试样品种选择的钩去掉。
5.5 按“开始”按钮，卷曲收缩率测试仪就开始进行自动试验：
卷曲收缩率试验：
首先试样架转动，当到达1#试样位置时停止。压块下降到挂钩处对试样加张力，当加到规定力时(0.2cN/dtex)保持10秒钟。记录试样的长度Lg。将试样卸载张力，保持10分钟后，先测量试样的长度Lz，然后再次加张力，加到规定张力时(0.01cN/dtex)保持10秒钟记录丝束的长度Lf。改变负荷，使丝束承受规定的张力(涤纶、丙纶1.0cN/dtex，锦纶2.0cN/dtex)保持10秒钟，然后卸载负荷，持续20分钟后，测得丝束的长度Lb。
测试完所有试样的上述指标，然后按以下公式计算：
卷曲收缩率CC(%) = [ (Lg－Lz) / Lg ]×100%
卷曲模量 CM(%) = [ (Lg－Lf) / Lg ]×100%
卷曲稳定度CS(%) = [ (Lg－Lb) / (Lg－Lz)]×100%
试验完成后，试验数据都在屏幕上显示出来并自动保存到数据库中。
六、试验数据查询

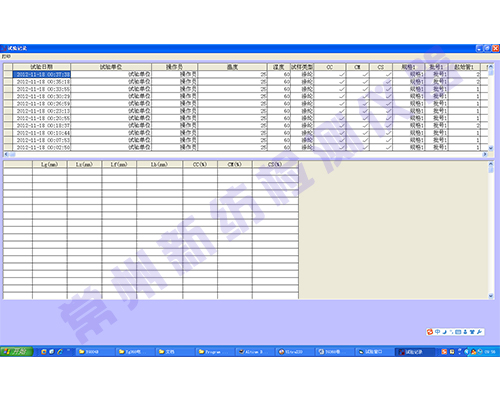

6.1 如需查询以前的试验数据，首先打开测试程序。在图1中，点击菜单中的“历史数据”
试验数据被显示出来。
在上边的表格中选择需要查看的历史数据那一行，然后双击鼠标左键，试验结果就显示在下边的表格中。
如需打印，双击上边表格中的历史数据，然后选择菜单中的“打印” 可将数据打印出来。
七、仪器调试：
当仪器工作不正常时，可通过“调试软件” 中的各部件功能按钮来观察哪个点出错。
非专业人员请勿轻易操作。
九、YG368长丝卷曲收缩率测试仪注意事项：
9.1 仪器必须放置水平，不允许有晃动现象。
9.2 开机时，先打开计算机，然后打开仪器的电源。
9.3 关机时，先关闭仪器电源，然后再关闭计算机。
9.4仪器在试验过程中禁止在计算机中打开别的程序，以防冲突出错。
9.5 在试验过程中如出现异常情况，可直接按仪器上的“停止按钮”退出测试。
