SF-1压差法微量水分测试仪使用说明

信息来源：本站 | 发布日期： 2019-01-21 21:18 | 浏览量：次

SF-1压差法微量水分测试仪使用说明
我们常见的切片粒子里面也会含有微量水分，这些水分会直接影响后期的生产，这些水分的测试也有好几种方法:压差法水分测定、电解法、卡尔费休法等等。其中压差法水分测定，以其快速、准确、操作方便、使用成本低,深受用户的青睐。

一.那么下面来聊一下压差法水分测定仪测试的原理
我们知道水在低压状态下的沸点很低，因此，在接近真空的压力状态下，水总会以气态的形式存在，而随着压力的增加，又会重新凝结成水，仪器的原理便是通过抽真空，然后加热试样，使得粒子里面的水分抽出，然后再通过U型管上形成的压差，来读取计算数据

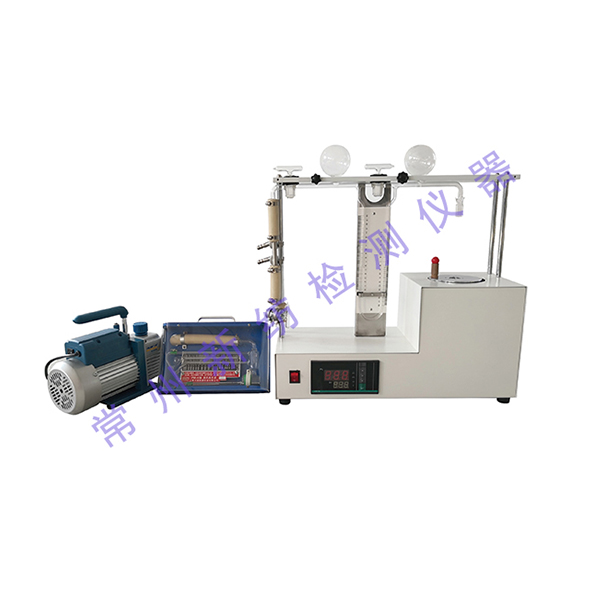

测试步骤如下：

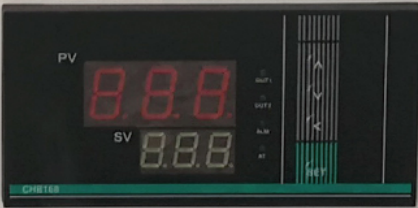

1.首先打开电源开关，让温度加热到设定温度。

2.把10根试管放入烘箱，烘箱温度大约115度，大约烘半个小时左右。把试管拿出，然后把盖子盖上，等到试管冷却以后进行标k值。
称取钼酸钠4—16毫克，放入试管，然后把4号涂上硅脂，把试管套上顺着一个方向旋转，大约旋转十几圈左右，把隔热垫放上。

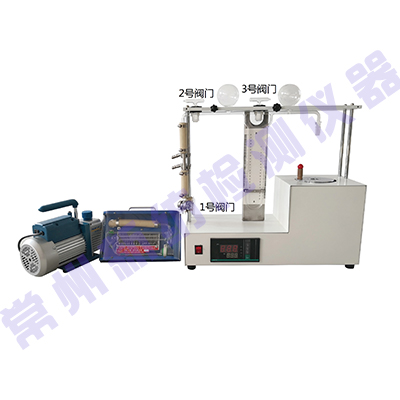

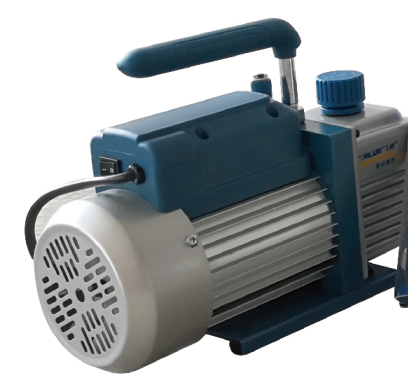

3.把2、3号阀打开，1号阀关闭，然后把真空泵打开

二.大约40秒钟左右。(备注：所有阀必需同一方向旋转，否则影响其密封性)

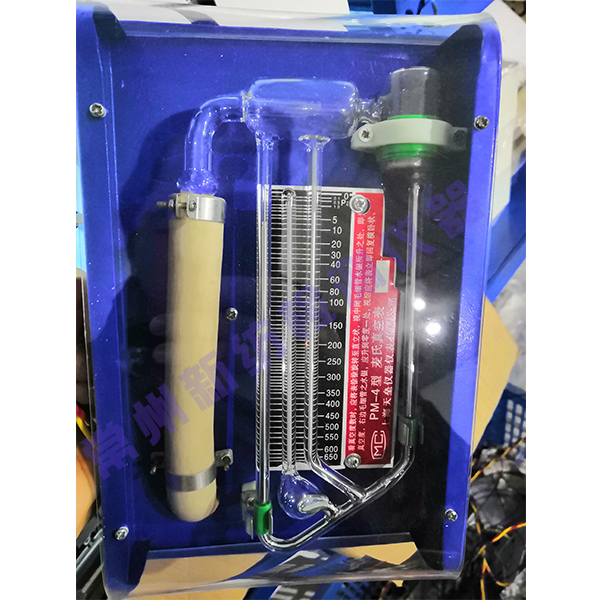

把真空表竖起来看中间的玻璃管压力达到40—30左右。

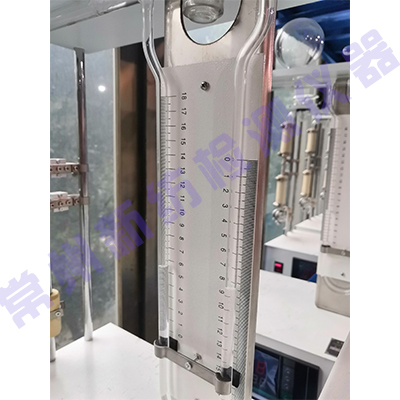

这时关闭2号阀，再关闭3号阀，关闭真空泵，再打开1号阀,然后这时看一下U形管两边是否平行（误差2小格）如平行，

记下左边的刻度值（比如说63mm）

三. 这时把加热箱上的隔热垫拿掉，旋转右边的手柄（加热箱中间的孔要对准试管），大概加热箱升上离试管耳朵25mm左右，这时看U形管的压差，大概10分钟左右，记下U形管的压差刻度（比如说86mm）,现在就可以结束试验，把加热箱摇下来，先打开3号阀，然后打开2号阀，就可以了，把试管旋下（每次用过的试管都要用酒精清洗一下放在烘箱里烘干，以便下次使用）。
k值计算   k= m×w
                   △h
                =0.00003564（假设数）
m:试样克数（比如说0.008克）
w=0.14881（不变）
h=（86-63=23）
k值一般做5次试验的平均值。
含水率操作跟上次k值操作方法一样，只是在称试样不同，k值是4—16毫克，而含水率是2克左右。
含水率计算   k△h×100%
               m
k是上次用钼酸钠做出的值是0.00003564
h是U形管的压差
m是称取的试样克数
