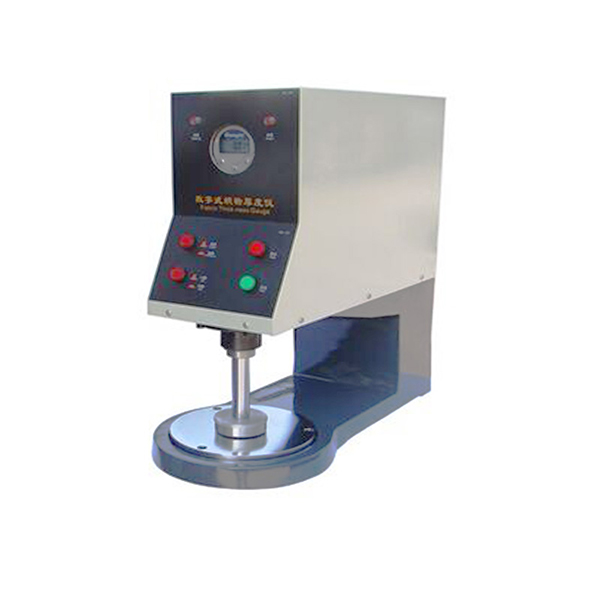

YG141D数字式测厚仪的使用说明

信息来源：本站 | 发布日期： 2019-01-23 21:38 | 浏览量：次

一、仪器用途
YG141D数字式测厚仪符合国家标准GB/T3820-1997《纺织品和纺织制品厚度的测定》的规定。使用于各种机织物、针织物、非织造布和土工布的厚度测定，亦可用于其他均匀薄料的厚度测定。

二、技术指标
·测定厚度范围：0.01~10（毫米）
·分辨率：0.01（毫米）；精确度：0.01（毫米）
·压脚面积：100，2000，2500，10000（平方毫米）
·压脚直径：11.28，50.46，56.42，112.84（毫米）
·压重时间：10秒, 30秒
·压脚下降速度：1.89（毫米/秒）
·压脚速度：压重时间为10秒后时，约2.1（次/分）
压重时间为30秒后时，约1.2（次/分）
·仪器重量：约25（公斤）
·外形尺寸：450(毫米)x216(毫米)x305(毫米)
三、仪器结构（见仪器结构简图）

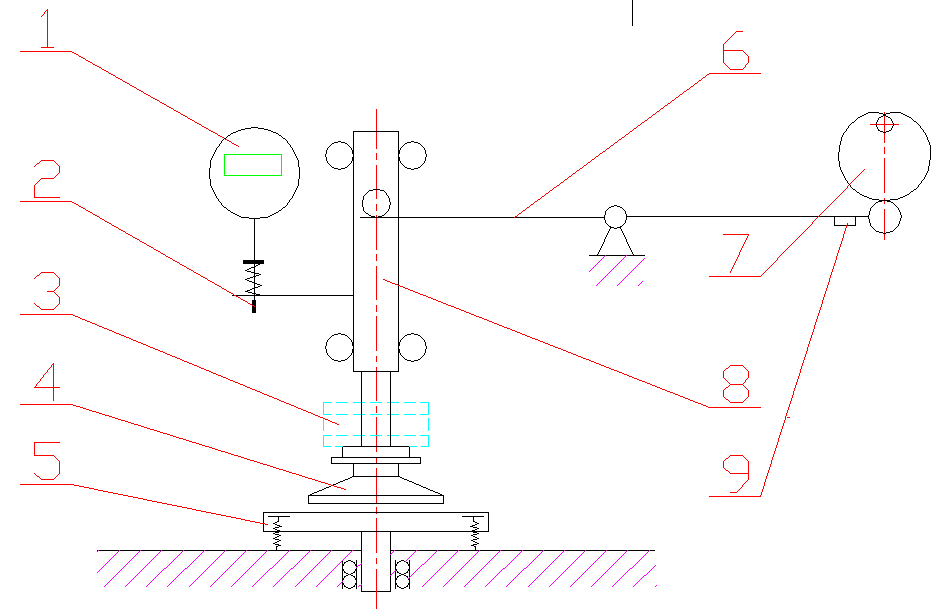

结构简图

序号说明：
1.数显表                        2.零位粗调螺钉
3.压重砝码                      4.压脚
5.基准板调整装置                6.杠杆装置
7.凸轮机构                      8.导向装置
9.配重

·本仪器采用电动升降，杠杆配重平衡，直接加压，自动计时，数字显示的型式，可在一般试验室环境条件下使用。
·能自动地连续或单次测量织物厚度，压重时间分为10秒或30秒两档，避免了手动测量的人为误差。
·本仪器配有力值砝码五块，其中50cN两块，100cN两块，200cN一块，并配有面积分别为100mm²，2000mm²，2500mm²和10000mm²四种可选压脚，这样就分别组成GB/T3820-1997中规定的各档压力，供您选择。
·压脚上下的导向装置和其他传动副均采用滚动轴承；压脚用可摆动的螺钉与测杆轴连接，有定位基准，能保证更换压脚后的平行度在0.2%以内，压脚中心与立柱侧面间距大，可满足在大块织物上测厚的要求，不必另外裁剪取样。
·基准板心轴上装有双列向心球面轴承，使基准板顶面能用三个螺钉很方便地与压脚底面调整平行度。
·数显表具有液晶显示，任意位置置零，公英制转换等功能。
四、仪器的开箱与检查
本仪器在出厂时为防止运输中振动受损，把杠杆装置用绳子捆牢，开箱后应解掉绳子。
本仪器虽在出厂前都经过严格的调试，严格的检验，并有妥善的包装，但仍有可能在运输过程中受到剧烈振动而造成不可预测的损坏，故在使用前有必要进行下列项目的检查：
·检查各螺钉有无松动现象。
·检查数显表电池是否有电，各按键是否灵活、有效，示值是否清楚稳定，笔划有无缺断现象。
·测杆轴上下移动是否正常，不得有卡滞或过分松动现象。
·电气部分接线有否松脱及各开关等是否能正常动作（此时应不能接通电源）。
·测杆轴组件的平衡位置是否正常，方法是：未加压重砝码情况下，在压脚上加10cN砝码，若压脚能因此而下降至基准板工作面，则视为合格，一般这部分平衡位置已由制造厂调整好，用户可不用重新调整。
但若发现在未加压重块情况下，或已加10cN砝码但压脚仍未与基准板工作面贴合，则视为不正常；此时可把杠杆支承座螺钉松开，使整个杠杆装置向后稍移。若发现在未加重砝码、也未加10cN砝码情况下，压脚已与基准板工作面贴合，也视为不正常；此时可把杠杆支承座螺钉松开，使整个杠杆装置向前稍移。达到平衡要求后，应拧紧支承座螺钉。
·压脚工作面与基准板工作面是否平行，方法是：加上压重砝码使压脚自由落下与基准板工作面贴合，用0.02mm的塞尺检测两工作面之间的间隙，检查前后左右四个点，以0.02mm的塞尺不能插入为合格。检查时应注意两工作面之间不得有任何异物，测杆轴组件各部位不得有任何松动情况。若达不到要求，可随机供应的内六角扳手调整基准板。
·接通电源、按下起动按钮后各项动作是否正常。
    若上述检查全部合格，则仪器即可正常使用。

五、仪器的使用
一般试验室工作台面的水平度都能满足本仪器的使用要求，只要在工作台上放置平衡后即可投入使用。
有关试样的准备按GB/T3820-1997的规定，本仪器基准板周围的空间的，故一般厚度测定不一定要求剪裁试样。
本仪器只需一人就可单独操作，由操作者记录各次测试数据，然后整理成测试报告。
仪器的使用程序：
·根据被测织物类型，合理选取压脚、加压时间和压重砝码，更换上选定的压脚。对于表面呈凹凸不平花纹结构的试样，压脚直径应不小于花纹循环长度，如果需要可选用较小压脚分别测定并报告凹凸部位的厚度。
·清洁仪器的基准板、压脚、测杆轴等，不得沾有灰尘和纤维等，检查测杆上下移动的灵活性。
·根据测试需要，将“连续”或“单次”和“10秒”或“30秒”的选择开关拨向所选择的标示位置，加上选定的压重砝码，使压脚与基准板工作面贴合。
·调整数显表的零位，可先按数显表的ON/OFF键打开数显表器，再按数显表使用说明（见六）进行置零，置零后空试几次，零位稳定后即可正式测试织物。
在空试零位时，零位漂移不得超过±0.005mm；但每次测完织物后检查回零情况时不受此限，特别是对于一些易脱毛的织物，很可能引起细纤维沾在压脚工作面或基准板的工作面上，这时回零的误差可能存在，但实际上仪器却没有零位漂移，这时若清洁后再检查回零，由于状态已变动则变得没有实际意义了；因此一般测完织物后的回零检查应具体问题具体分析，若稍有出入且测试数据稳定则仍可视为有效，若发现回零误差偏差过大或测试数据波动过大时应重新清洁、调整零位后再重新测试。
·接通电源，打开电源开关，此时电源指示灯亮；按下起动按钮，使仪器动作。
·当压脚升起时，把被测织物在无张力和无变形的情况下放置在基准板上。
·当压脚压放在被测织物上到规定时间后，读数指示灯即自动亮，在读数指示灯亮期间应尽快读取数显表上厚度指示值，并做好记录，读数指示灯不亮时读数无效。
·采用“连续”测试时，读数指示灯熄时，压脚即自动上升，并自动上下循环工作；采用“单次”测试时。则压脚不再重复动作。
·利用压脚上升和回下的空隙时间，移动被测织物至新的测定部位。重复上述程序，直至测试完规定的部位数或每一个试样。
·测试完毕后，取出被测织物，采用“连续”测试时在读数指示灯熄灭后，随即按下停止按钮（在熄灭后10秒完成），再关掉电源开关。
·把测试数据填入准备好的测试报告中。
·取下压重砝码放入附件盒中，关闭数显表电源，拉下电源插头，做好各部分的清洁工作，并用罩布盖好仪器。
·本仪器不在使用时或更换压脚时，请把保护海绵垫放置在压脚与基准板之间，以保护工作面不受损伤。

六、百分表使用说明：
新电子数显表的使用方法：

一、主要功能

键名	功能
ON/OFF	开或关机
ZERO	置零键
mm/in	在任意状况下进行计量单位转换

二、使用方法
1、准备
1）用洁净柔软的不脱毛的棉织物清洁千分表各部位，检查量杆是否灵活、平滑、插头是否牢靠
2）检查电池是否有电
3）检查各按键是否灵活、有效，示值是否清楚稳定，笔划有无缺断现象
2、操作方法及步骤
a、开机和关机（ON/OFF）
按ON/OFF键开机，指示表进入测量状态，强迫开关的功能对于在线测量及公差控制测量十分重要，如不使用时务请及时关机。
在任何状态及位置下按ON/OFF键均可关机。

b、计量单位转换（mm）
在任意点按mm键可进行计量单位制的转换。（此时显示屏上有提示符）
c、复零键（ZERO）
三、电池寿命及更换方法
在正常使用状态下，电池寿命一般为一年。若发现数字闪烁则表明需要换新电池，其方法为：

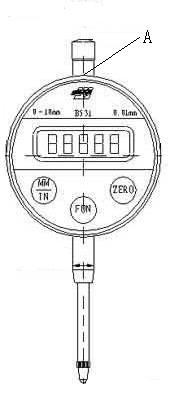

如图中A单位，打开电池盖更换电池。
四、注意事项
1、量表属精密量具，使用时应防止撞击、跌落、以免丧失精度
2、量表应保持清洁，避免水、油等液态物质渗入表内影响正常使用，请不要随意打开防尘帽。
3、量表不得使用丙酮等有机溶济擦拭
4、不得用数据插口时，不要将接口盖取下，不得用金属器件任意触及插口内部
5、量表的任何部位不能施加电压，不要用电笔刻字，以免损坏电路
6、长期不使用时，应取出电池
五、故障及排除方法

故障现象	原因	排除方法
数字闪烁	电压不足	更换新电池
不显示	电压不足	更换新电池
不显示	电池接触不良	擦净电池触片
数字偶尔凝固不动	电路偶然故障	取出电池，1分钟后重新装入

七、仪器的校验
本仪器属精密测量仪器，故需定时校验，可根据测试工作时间的情况，定为半年或一年。
校验项目：
·数显表的精度，用块规校验，要确保数显表的精度在0.01mm以内。
·测杆轴导向部分的空隙，要求总间隙在0.05mm以下，可用塞尺检查。
·校验压脚的平衡位置和灵敏度时，可在压脚上加10cN砝码即能使压脚下降至基准板面，但若不加10cN砝码，则抬起脚再放时，压脚不能降至基准板面，但仍可有明显的向下移动。
·校验压重块和压脚的重量，确保误差每件小于±1cN。
