Y301B条粗侧长机的使用说明

信息来源：本站 | 发布日期： 2019-01-23 21:59 | 浏览量：次

一、 产品用途
Y301B条粗侧长机用于摇取棉、毛、绢等条子和粗纱一定长度，用其检测均匀度。
二、 外形图

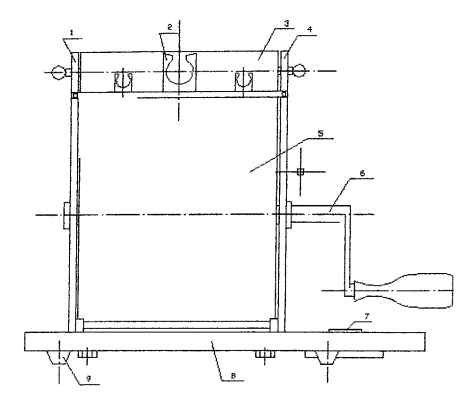

条粗测长机见图一

图一
1、左墙板     2、导条      3、上压辊     4、右墙板
   5、测长轮     6、手柄   7、计数器     8、底板     9、脚垫
三、主要规格和技术特征
   1、测长轮周长：1`m、    36in（出口专用）
   2、测长轮宽度：250mm
   3、试样头数：   a）、粗纱2头      b）、条子1头
   4、上压辊直径：62mm
   5、外形尺寸（L*W*H）：470mm*360mm*438mm
四、机器结构
本仪器左、右墙板以联杆、接块和横条用螺钉固定，并将它们固定在木底板上。墙板之间测长轮周长为1m，（出口专用为36in）它的中心轴装在左、右墙板上并在轴的一端装上手柄来摇动测长轮，手柄在最下位置时指针指在测长轮端部红线处，以便从零位计数。左、右墙板上各有两个直长槽，用于承装上压辊，使其可直接压在测长轮上，另一短直槽当机器不用时放置上压辊。
五、仪器的安装与调整
本仪器为整台装箱出厂，结构简单，开箱后放在平稳工作台上即可使用。
六、仪器的维护保养
1、本仪器当手柄摇动感觉费力时，拆洗含油轴承并用20号机械油浸，然后装好，装好后摇动须轻便灵活，长期停用时测长轮表面须涂抹薄润滑脂以防生锈。
2、本仪器在可能的条件下应在试验室内使用，每班使用完毕应做清洁工作一次，特别要擦净测长轮表面。
七、仪器的操作
1、准备工作
当手柄在最低位置时，测长轮上端部红线与指针重合，以作为摇取起点和终点的标志。
当摇取粗纱时应准备好灵活的粗纱架，使粗纱能正常退出，而不至使粗纱因牵引而影响均匀度。
   2、操作程序
    将仪器放在平稳的工作台上，摇手柄一面靠近身边，采取棉条置于仪器的左面，摇出的棉条可在仪器右面落下。如果是粗纱，将粗纱架放置在仪器左边。
    将棉条放在上压辊和测长轮之间，将手柄置于最下方位置，指针对准测长轮端部的红线，在固定一位置扯断条子，打开电源开关，按清零按钮。
    用适当均匀的速度约60r/min摇动手柄，直至需要之长度。但在摇取过程中如有断头应重摇。
    摇粗纱时，应用左手帮助纱筒旋转退解，防牵伸或断裂。
     若长时间不使用，测长轮表面应涂防锈油以防生锈。
