电子织物强力机如何做弹性回复试验？
信息来源：本站 | 发布日期：
2019-01-31 20:44
| 浏览量：
次
中国是一个纺织大国，也是一个服装大国，更应该是一个品牌大国，高素质制造业劳动力和世界级消费品市场，让中国优质的工厂制造供应链与它的消费市场水乳交融，让中国生产出优质的纺织产品，而这些纺织产品在生产过程中需要有多重的测试，比如我们常见的弹性针织物，这一类的织物面料一般都是用于制作内衣等比较有弹性的产品中，这类的面料除用电子织物强力机测试常规的断裂强力测试，断裂伸长等，还需要经过另外一项测试-弹性回复试验，简单的讲就是疲劳试验，按照要求测试后，再看下弹性回复相关指标还能否达标，一般执行的标准是纺织标准：FZ/T 70006-2004针织物拉伸弹性回复率试验方法
其标准规定的输出数据有
1.弹性变形
材料在除去外力后，可回复的变形，对于针织物用拉伸弹性回复率表示。
2.塑性变形
材料在规定的条件下，变形后除去外力，不能恢复的变形。用塑性变形率表示。
3.定伸长力
材料被拉伸至规定伸长率时相对应的力。
4.定力伸长率
材料受规定拉伸力作用时产生的伸长率
所使用的仪器必须满足以下条件：
拉伸形式：采用CRE拉伸
1. 夹距长度:100 mm士1 mm.
2. 夹持器移动的恒定速度为100 mm/min，回程速度为 50 mm/min，精确度为士2%
3. 强力示值最大误差不超过 I%，伸长示值最大误差不超过 1 %0
4. 仪器应能够设置预加张力。
5. 夹持试样的夹持器应防止试样拉伸时在钳口滑移
6. 仪器具备定力保持功能。
另外需要剪刀、钢尺(精确到 1 mm)各一把，裁取试样，裁取的试样也有要求，
1 样品须距布端 1. 5 m以上处裁取。
2 试样应具有代表性，距布边 10 cm以上处裁剪，要求表面平整，不得有影响试验结果的疵点
3 根据需要确定试验项 目，每项试验裁剪直向和横向试样各 3块，试样有效尺寸为 100mm X
50mm

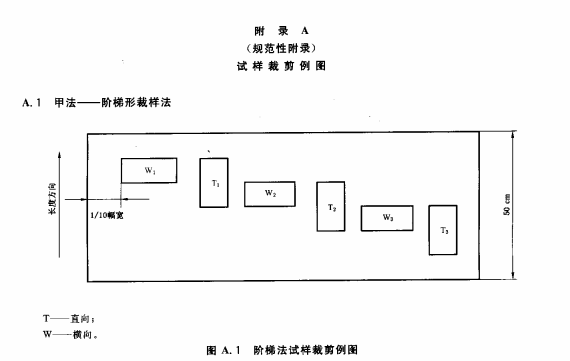

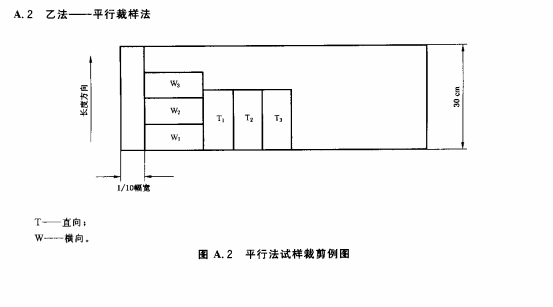

4 试样排列按照下图给出的方法，一般情况采用乙法(平行法)裁剪，仲裁时可采用甲法(阶梯形)
裁剪，并使其长度方向一边与样品的纵行线圈(或横列线圈)相平行。如下
今天我们所推荐使用的仪器是常州新纺检测仪器设备有限公司生产的YG026C电子织物强力机，首先先了解下仪器的资料:
YG026C电子织物强力机
【产品用途】
YG026C型电子织物强力机可用于测定各种编织材料，面料及非织造布和其它复合材料，金属丝的抗拉断裂强力和断裂伸长，也可以测试弹性回复试验、撕破、剥离、顶破强力和缝口脱开程序的试验等。
性能符合：ISO13934、GB/T3923.1.2、GB/T3917.2.3，FZ/T 70006-2004等。
本机采用单片机控制，中文液晶显示界面，操作对话界面人性化设计，操作简单，数据可显示及打印，本机可以单独操作也可连电脑操作。
【主要参数】
1． 型号：CRE型
2． 负荷测试范围及精度：（可选）
a. 0-500N ±0.2%
b. 0-1000N ±0.2%
c. 0-3000N ±0.2%
d. 0-5000N ±0.2%
3． 夹持距离：（25～500）mm 无级可调
4． 传动机构：高精度滚珠丝杆，编码器计数
5． 拉伸速度：（20～500）mm/min，无级可调精度＜±1%
6． 数据输出：
（1） 液晶屏幕显示输出
（2） 单项及统计打印输出
7． 具有本批试验数据（单项及统计结果）的保存和查询功能。
8． 仪器功能：
拉伸试验 剥离试验
弹性回复试验 撕破试验
弹子顶破试验（需另配弹子顶破夹具）
单纱拉伸试验（需另配单纱夹具）
测试完成后自动统计出定力伸长率%，拉伸弹性回复率%，塑性变形%，应力松弛率%，如需详细了解该标准，可以到“下载中心”的标准下载中下载
