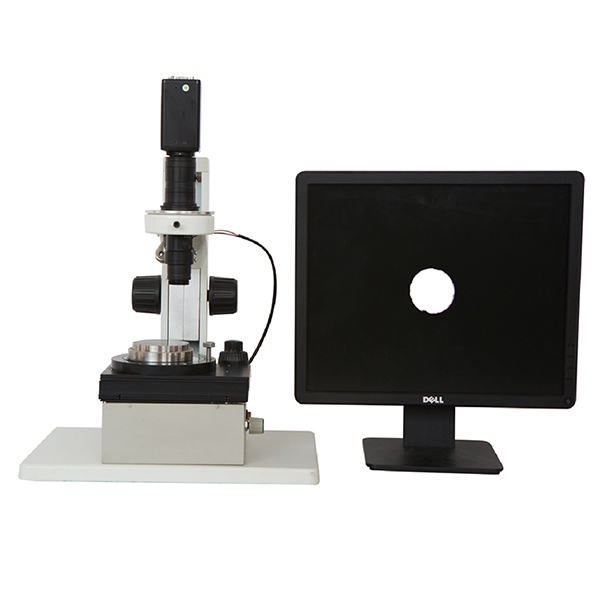

喷丝板检测/镜检仪

信息来源：本站 | 发布日期： 2019-03-19 22:36 | 浏览量：次

喷丝板检测仪广泛应用于电子工业和细小精密零件的检测、装配，特别适用于喷丝板，喷丝帽，喷丝头等材料的检测。

检测方式：1.利用计算机控制和图像处理技术，自动逐孔扫描检测，并对测试结果进行记录。

2.对于不合格的喷丝板，仪器自动记录并自动吹气清洁，激光定位指示出自动清洁后仍然不合格孔的位置。

检测项目：微孔面积，磨损量，污垢，特殊异型孔尺寸。

检测速度：0.8秒/孔。

检测精度：+-0.01mm。

可检测微孔的范围：0.01mm-5mm。

喷丝板一次最多检测个数：视喷丝板具体尺寸而定。

运动控制单元：三轴机器人，采用伺服电机和进口丝杆。

相机：采用140万像素高速黑白相机，噪声小无拖影。

光源：采用上下两个光源，通过控制光源实现不同检测功能。

镜头：采用进口连续变倍镜头，畸变小，检测精度高。

仪器特点

喷丝板镜检仪测试夹具尺寸：370*470，具体放多少喷丝板，根据喷丝板大小形状而定。
喷丝板外形不同，需要定制不同的喷丝板夹具（孔数和孔形对夹具不影响）。
喷丝板单孔检测时间为0.7s-0.8s，如果喷丝板孔距大，这时间会加长。
检测对象长丝喷丝板（长丝喷丝板外径一般为52-70mm，孔数为1-100孔）。
检测流程，将清洗过的喷丝板装夹到镜检仪上，在软件上选择对应的喷丝板参数文件后，输入检测块数，点击开始检测，一遍检测完后将对不合格的孔进行吹起处理，在经过吹起处理后任然不合格的孔将被标记出来（吹气处理只能处理掉灰尘这种浮于表面的污垢）
购买客户分为两大类，喷丝板使用商和喷丝板生产商（前者主要关注污垢的检测，后者则要测定详细的参数）。
