YG522型织物耐磨耗试验机/泰伯耐磨仪的实际用途

信息来源：本站 | 发布日期： 2018-12-31 21:17 | 浏览量：次

【谈论一二】

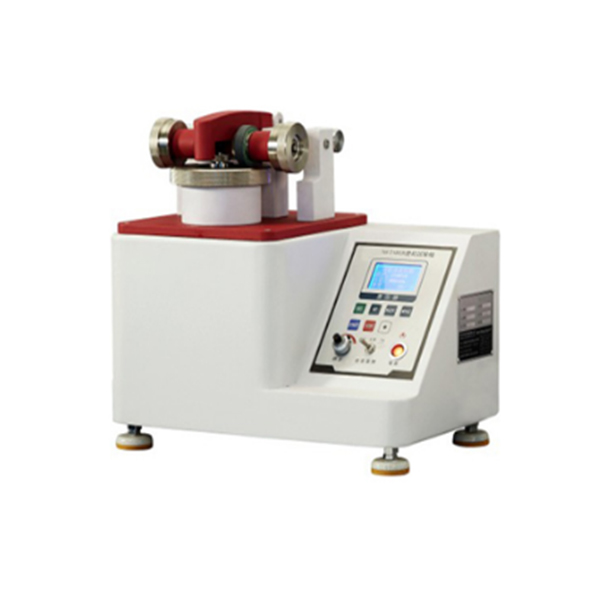

YG522型织物耐磨耗试验机(泰伯耐磨仪)的实际用途

YG522型织物耐磨耗试验机又称之为泰伯耐磨仪，主要用于各种纺织品,布、纸、涂料、合板、皮革、地砖、玻璃、天然橡胶,塑料薄片等磨耗试验。耐磨性能的测试具有哪些实际的应用作用呢？比如测试的原材料是编织袜子的，那么我们需要知道袜头，袜底，袜跟的耐磨性能测试效果如何，当然这只是其中一个列子，从而判断编织成成品后的耐磨性能是否达标，主要起以点带面的作用，所以说织物耐磨耗试验机作为判断样品的合格与否是很必要的仪器。
测试完成后的一些指标对比有外观性能，比如光泽的变化，表面性能的变化（起球、起毛），颜色的变化，第一次看见纤维断裂，第一次发现洞眼。还有物理性能的变化：比如厚度的变化-磨耗之前的厚度与测试后的厚度（采用织物测厚仪来测试），透气性能的变化-磨耗之前的透气量与测试后的透气量（采用透气量测试仪来测试），重量的变化-磨耗之前的重量与测试后的重量（采用天平称取），强力的变化-原样的强力与磨耗后的强力对比（拉伸或破碎）-采用电子织物强力机来测试。
仪器执行的标准：ISO5470-1 ASTM D3884、DIN53863.2

测试的原理是对放在试验台上的测试样品施加规定的负荷和速度, 试验台旋转时带动磨耗轮藉以磨耗试样，磨耗损失重量为试验前后试样之重量差，根据标准方法估计耐磨性，国内标准一般使用的砂轮作为磨耗载体，而美标中所使用的CS-10及H-18橡胶轮，测试时需要加以区分

单位面积的失重为试样原来重量和磨损后的重量差，对试样受磨面积的百分比

1. 失重法：

单位面积的失重＝（W0-W1）/ S *100%

式中 W0－－－试样原重量（g）

W1－－－试样磨损后重量（g）

S－－－试样受磨面积（cm2）－－本仪器为20cm2

若计算后数据过小，可化成g／m2计

2。失强法：

强度差异（％）是试样原强力和磨损后的强力差，对原强力的百分比，即：

强度差异（％）＝（A0-A）/ A0 *100%

式中：A0－－－试样原强力（N）
