织物抗滑移性能试验步骤

信息来源：本站 | 发布日期： 2019-01-16 22:52 | 浏览量：次

织物抗滑移性能试验步骤
织物抗滑移定义：
纱线滑移：由于拉伸作用，机织物中纬（经）纱在经（纬）纱上产生的移动。
一，概述：

1、标准

GBT 13772.1-2008 纺织品机织物接缝处纱线抗滑移的测定第一部分：定滑移量法

滑移量定义：织物中纱线滑移后形成的缝隙的最大宽度。

2、基本原理

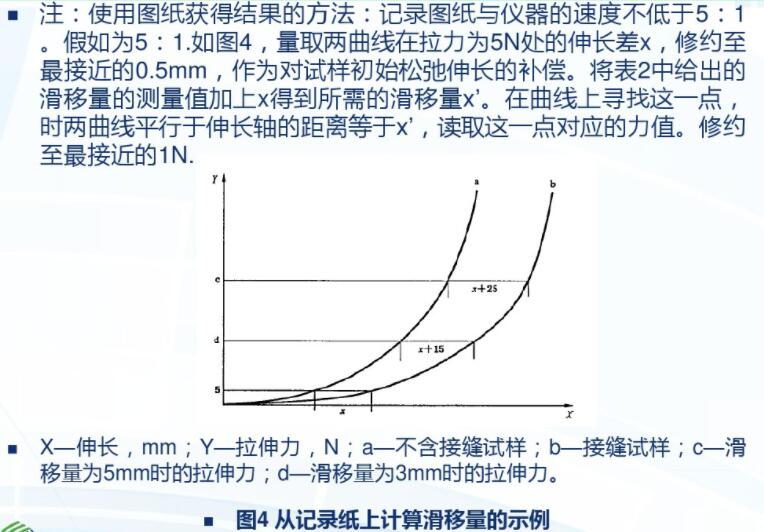

是测定试样中纱线产生规定滑移量所需要的负荷。测试时，用夹持器夹持试样，在拉伸试验仪上分别拉伸同一试样的缝合及未缝合部分，在同一横坐标的同一起点上记录缝合及未缝合试样的力-伸长曲线。找出两曲线平行于伸长轴的距离等于规定滑移量的点，读取该点对应的力值为滑移阻力。

二、试验步骤

1、仪器设备、用具与试样材料

等速伸长（CRE）织物强力机、缝纫机、缝纫针、缝纫线、测力钢尺（分度值不超过0.5mm）、分规、放大镜、试样。

2、试验参数选择

（1）规定滑移量由有关方商定，一般织物采用6mm，对缝隙很小就不能满足使用要求的织物可采用3mm。

（2）拉伸速度为50mm/min ±5mm/min。

（3）隔距长度为100mm ± 1mm。

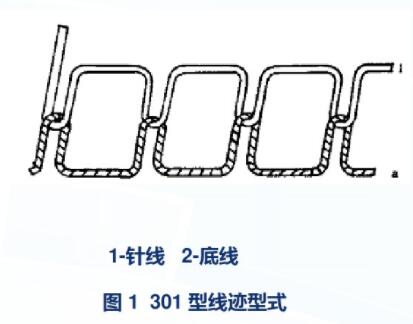

（4）线迹型式为301型，见图1。

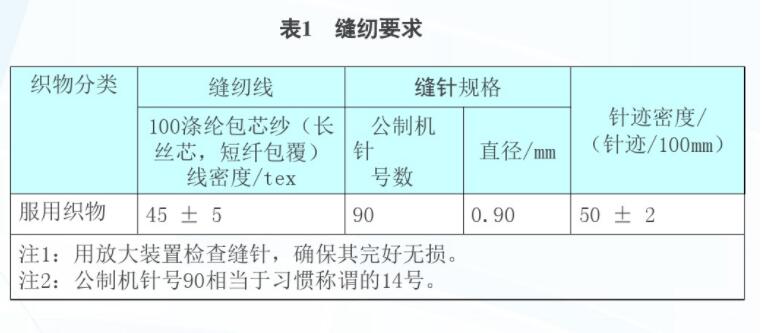

（5）缝纫要求见表1。

3、试样准备

（1）选取有代表性的试样。

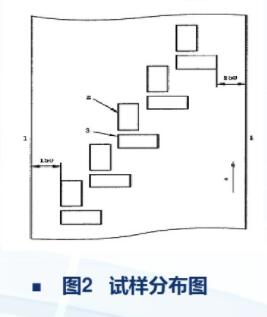

（2）试样分布图见图2。试样为矩形试样，图中2为纬纱滑移试样，3为经纱滑移试样。

（3）试样的尺寸与数量：裁取经纱滑移试样与纬纱滑移试样各5块，每块试样的尺寸为400mm×100mm。经纱滑移试样的长度方向平行于纬纱，用于测定经纱滑移；纬纱滑移试样的长度方向平行于经纱，用于测定纬纱滑移。

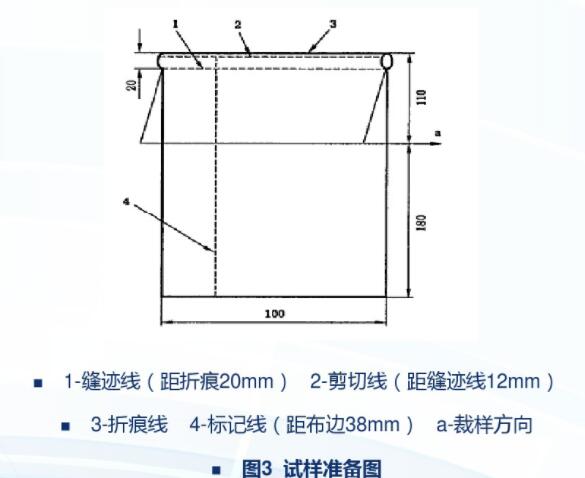

（4）按图3沿试样正面朝内折叠110mm，折痕平行于宽度方向。在距折痕20mm处缝一条锁式缝迹，沿长度方向距布边38mm处划一条长边平行的标记线，以保证对缝合试样及未缝合试样进行实验时夹持对齐同一纱线。在折痕端距缝迹线12mm剪开试样。将缝合好的试样沿宽度方向距折痕110mm处剪成两段，一段包含接缝，另一端不包含接缝。不含接缝的长度180mm。

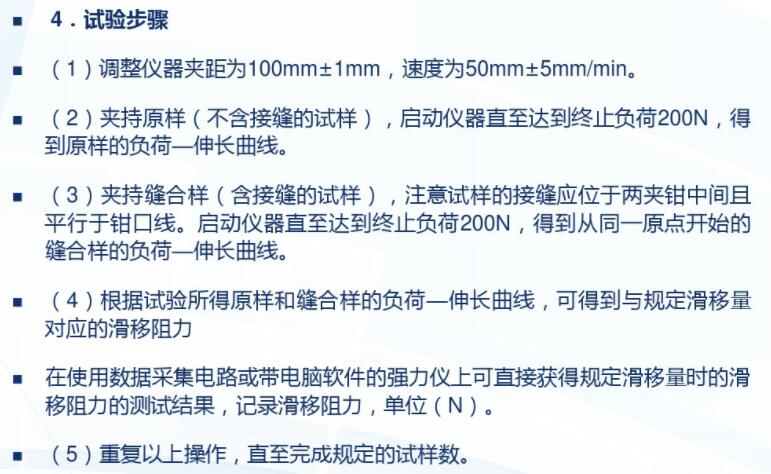

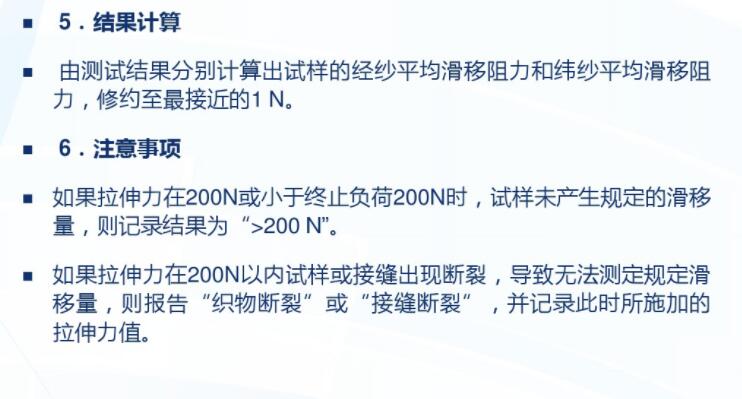

YG026C电子织物强力机性能可以满足测试需求
【产品用途】
YG026C型电子织物强力机可用于测定各种编织材料，面料及非织造布和其它复合材料，金属丝的抗拉断裂强力和断裂伸长，也可以测试撕破、剥离、顶破强力和抗滑移性能的试验等。
性能符合：ISO13934、GB/T3923.1.2、GB/T3917.2.3等。
本机采用单片机控制，中文液晶显示界面，操作对话界面人性化设计，操作简单，数据可显示及打印，本机可以单独操作也可连电脑操作。
【主要参数】
1．型号：CRE型
2．负荷测试范围及精度：（可选）
a. 0-500N
b. 0-1000N
c. 0-3000N
d. 0-5000N
3．夹持距离：（25～500）mm  无级可调
4．传动机构：高精度滚珠丝杆，编码器计数
5．拉伸速度：
（20～500）mm/min，无级可调精度＜±1%
6．数据输出：
（1）液晶屏幕显示输出
（2）单项及统计打印输出
7．具有本批试验数据（单项及统计结果）的保存和查询功能。
8．仪器功能：
拉伸试验           剥离试验
弹性回复试验       撕破试验织物抗滑移试验
弹子顶破试验（需另配弹子顶破夹具）
单纱拉伸试验（需另配单纱夹具）
