Y1051型纤维投影仪的使用步骤
信息来源：本站 | 发布日期：
2019-02-02 21:51
| 浏览量：
次
纤维及纱线的检测项目很多，其中有一项便是通过专业高清的投影分析仪来检测其表面的分布状态，还有就是需要清点单根纱线或合股纤维中的数量，先来介绍下常州新纺检测仪器设备有限公司生产的Y1051型纤维投影仪

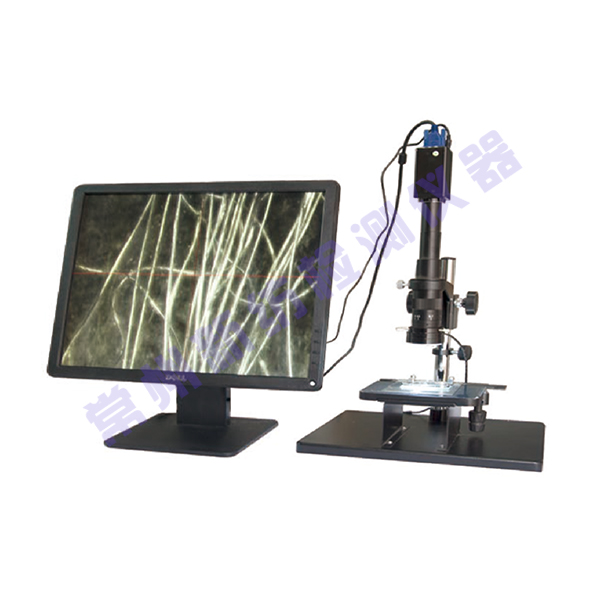

Y1051型纤维投影仪【仪器结构】
1、主要部件
投影仪放大率、工作距离、：对图像放大率有贡献的部件从下至上有：附加大物镜，CCD，显示器。前两个部件形成光学放大镜，后一个部件形成数字放大率。光学放大率为30X，总放率可达1776倍（1/3CCD，），工作距离320MM。
2、升降调节范围（直径25MM支柱）：178MM(XDS-10A升降范围为265MM)
3、手轮调焦范围：65mm支架镜托接口尺寸直径50mm，至直径25mm支柱中心距140mm。
4、照明：输入电压：220V/50HZ。输出：LED环形灯，垂直光照明

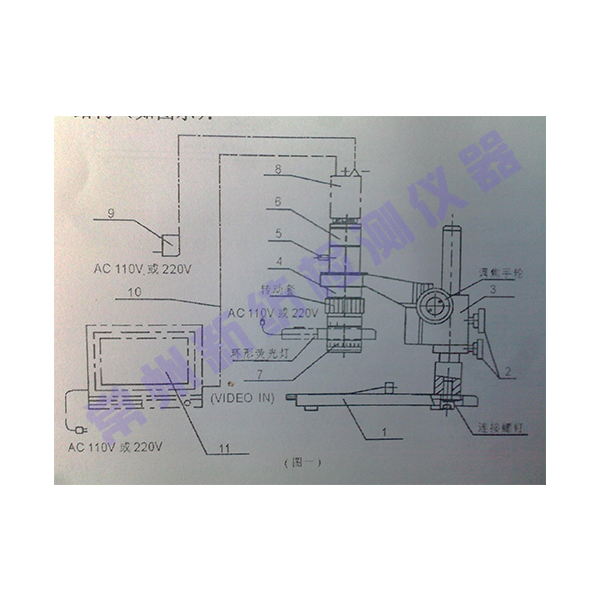

主体的结构示意图如下：
(1) 支架及工作移动平台 (2) 载物台 (3) 斜射光照明 (4) 主物镜 (5) 滚花螺钉 (6) 报影目镜 (7) 辅助物镜 (8) CCD摄像机 (9) CCD电源线 (10) CCD信号线 (11) 19寸彩色显示屏

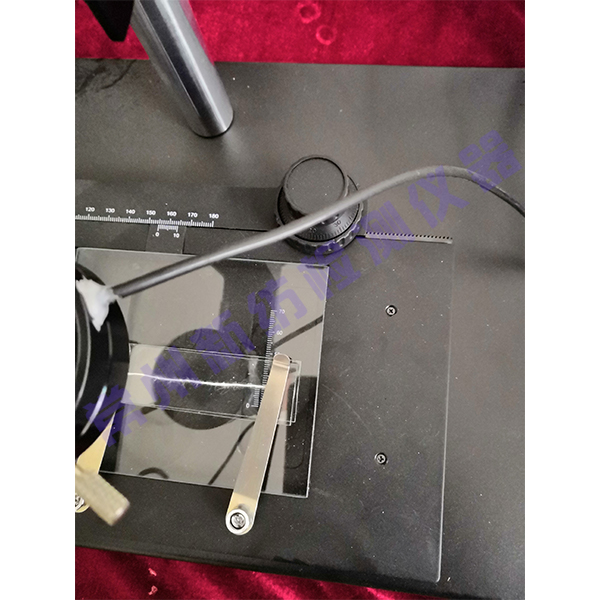

1.将需测纤维梳理平整后放在载玻片上，然后放在移动平台中心位置
2.调焦：转动调焦手轮或改变升降座(3)的高度均可以进行调焦。

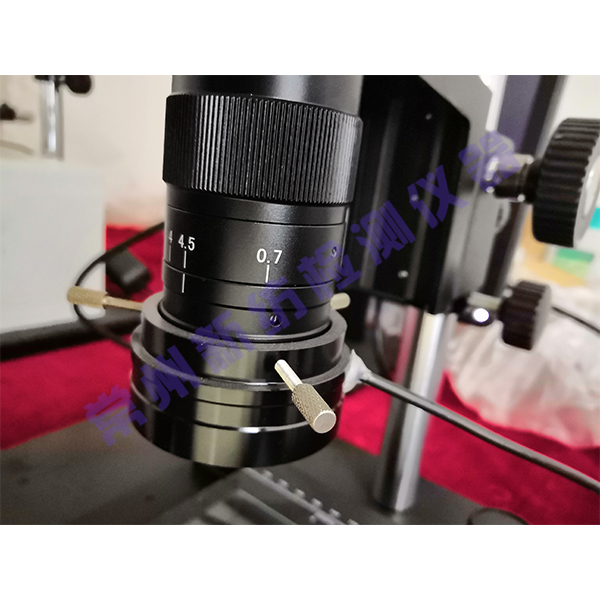

3.转动变焦主物镜(4)中的转动套，可获得连续变化的放大倍数物镜倍率变化
4.转动调焦手轮或改变升降座(3)的高度进行调焦，至纤维投影清晰。

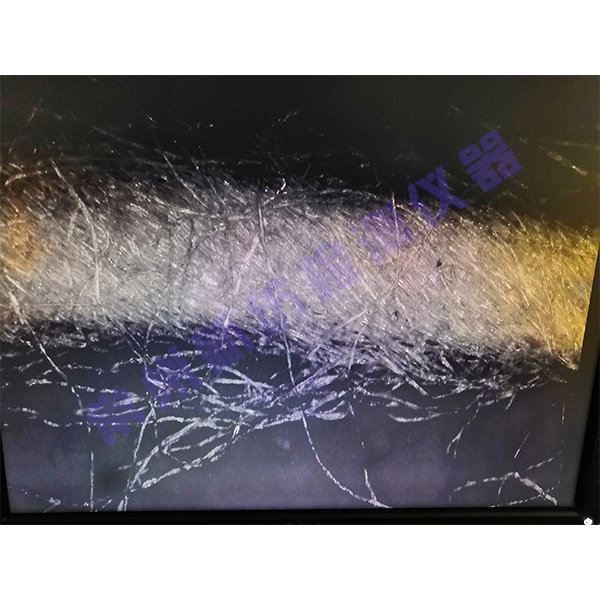

5.调节纤维投影清晰同时调节LED灯光，至显示屏光线和，移动平台，由右向左方向慢慢移动，清点通过显示屏十字线的纤维根数。
6.根据纤维根数、长度、重量就能计算纤维的纤度
计算公式：
纤维旦尼尔（D）= 纤维重量x450/纤维根数
