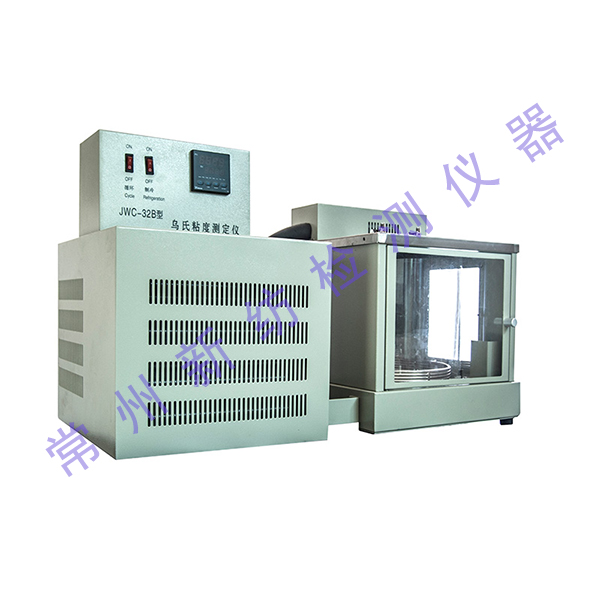

JWC-32B乌氏粘度测定仪




一、JWC-32B乌氏粘度测定仪概述

    JWC-32B乌氏粘度测定仪采用分体式全封闭风冷压缩机组制冷，降温速度快，不需外接冷水源，而且制冷机组与测试仪器分体；仪器温度LED数显，PID自动控制，数显分辨率高，操作简便，是新一代制冷型乌氏粘度测定仪器。

二、主要技术指标

1.1 温度范围：10～90.00℃

1.2 温度波动度：±0.02℃

1.3 数显分辨率：0.01℃

1.4 圆缸尺寸：Φ300×300(深)mm

1.5 二个垂直面透明，一次可挂2支粘度计

1.6 电源：220V、50Hz、2KVA

1.7 配粘度计夹具2个。

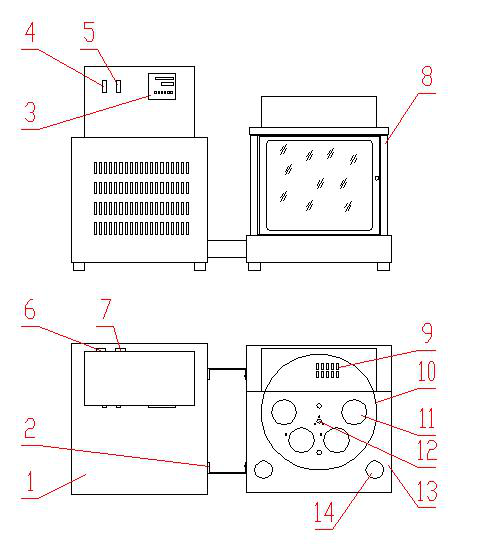

三、结构简图

1.制冷压缩机组          2.M6连接螺钉共8枚          3.微机智能控制仪

 4.“循环”开关     5.“制冷”开关     6.电源开关    7.电源线、15保险丝

8.测试仪     9.搅拌电机    10.透明玻璃缸   11.4-Φ65孔   12.温度计插孔

13.工作台板    14.照明灯

JWC-32B乌氏粘度测定器简图

四、使用方法

1使用注意事项：在开机状态下，必须有操作人员在场，严禁机开人离！

1.1缸内应加满液体介质，在“电源”开关处于接通状态时，液面不能低于工作台板40mm，否则通电工作时会损坏电加热器。

1.2对于不同的工作温度，应选用不同的液体介质。当测试温度＜85℃时，液体介质应采用蒸馏水（或纯净水），当测试温度≥85℃时，液体介质应采用甘油或液体石腊。

1.3使用电源为50Hz、220V、2KVA，电源必须有可靠的“接地”装置。

1.4压缩机制冷，再次启动时间间隔至少大于8分钟。

1.5使用完毕，所有开关置关机状态，拨下电源插头。

1.6 仪器应放置在牢固、通风的平台上，左右前后离开障碍物（300～400）mm距离，仪器放平后用扳手拧松压缩机组与测试仪之间连接板上的4枚M5螺钉，使压缩机与测试仪适当分离（3～5）mm距离，这样可以有效地避免压缩机工作时对测试仪的影响。注意：在重新搬动仪器位置时，应先把4枚M5螺钉拧紧，以防制冷管道损坏或断裂，仪器重新安置后可再次把4枚M5螺钉拧松。

   尽量不要分离测试仪 .

2操作步骤：

2.1当工作温度（t_G）高于环境温度（t_R）+8℃时，不需开启压缩机制冷，操作步骤为：

a.开启“电源”开关，使开关处于“ON”位置，此时，微机智能控制仪进入自检过程，此过程约3秒钟后自动完成。（注意：此时请不要按动设置键。）

完成上述自动转换后，PC-152型控制仪开始显示温度测量值及温度设定值，上排显示窗红色数字为温度测量值，下排显示窗红色数字为温度设定值。

b.开启“循环”开关，使开关处于“ON”位置，此时搅拌器开始工作。

c.设定恒温槽工作温度数值：

此时设定所需工作温度，当下排显示窗的数值变成所需要的工作温度数值后，恒温槽工作温度即设定完成。随后恒温槽就按照设定的工作温度值进行自动控制。

d.当控制仪上排窗口红色数字显示的工作温度稳定后，即可进行实验或测试。

例:设定工作温度为t_G=20.00℃,待上窗口红色数字显示值达到20.00℃左右稳定后，对照粘度温度计示值，如果粘度温度计示值稳定在19.80℃左右,此时设定温度与粘度温度计实际温度相差0.20℃，只要把温控器下窗口设定值增加0.20℃，即t_G=20.00+0.20=20.20℃，稳定一段时间后，运粘度温度计示值即为20.00℃左右。

同样，如果粘度温度计示值为20.20℃时，则把设定值减少0.20℃，即t_G设定至19.80℃，一段时间后，温度计示值即为20.00℃左右。

2.2当工作温度(t_G)低于环境温度(t_R)+8℃时，需开启压缩机制冷，操作步骤为：

a.开启“电源”开关使开关处于“ON”位置,此时控制仪经过约3秒钟后开始显示温度测量值及温度设定值，上排显示窗口红色数字为温度测量值，下排显示窗口红色数字为温度设定值；开启“循环”开关，此时搅拌器工作；开启“制冷”开关，此时压缩机开始制冷。

b.设定恒温槽工作温度数值：

此时设定所需工作温度，当下排显示窗的数值变成所需要的工作温度数值后，恒温槽工作温度即设定完成。随后恒温槽就按照设定的工作温度值进行自动控制。

c.当控制仪上排窗口红色数字显示的工作温度稳定后，即可进行实验

2.3毛细管粘度计固定采用弹性夹紧装置，装夹时只要轻轻转动至所需位置即可，此时粘度计被夹紧。

2.4粘度计垂直度调整方法：可采用随机附带的有线坠子做铅垂线，通过两个互相垂直的方向观察后，调节夹紧装置即可。

2.5当工作温度“t_G”小于室内环境温度且室内湿度较大时，玻璃内胆表面可能会出现凝露现象，此时只要将正面有机玻璃外门拉开，用干燥纸巾或毛巾擦拭玻璃缸外表面即可。

3 PC-152微机智能控制系统仪表的各功能详细说明。

3.1控制参数改变方式

按“”键4秒钟以上，上排显示控制参数的提示符，按“∧”或“∨”键，使下排显示为所需要的值。继续按“”键，上排依次显示各参数的提示符，按“∧”或“∨”键，使各控制参数为所需要的值。再按“”键直至回到标准显示模式即上窗口显示温度测量值，下窗口显示温度设定值。

3.2各功能参数见下表

※不按“”键仪表自动返回标准模式时，自动返回可能会使某些功能参数未被改变。

注意：仪器调试参数及PID参数请不要随意更改，否则会影响恒温槽波动度。更改PID参数前，必须先记录仪表出厂时PID的设置值，以便恢复时使用!!

3.4主要功能介绍：

⑴ 怎样设置报警温度值

按下“”键4秒钟以上，根据4.3控制仪表的各功能详细说明，当主显示窗显示“AL1”符号时，副显示窗显示的即为超温跟踪报警值，您可以用“∧”或“∨”键改变报警值的设置；仪器出厂时已设置好超温2℃的报警功能，用户可不必修改，当槽内液体温度高于设定值2℃时，报警灯（ALM）亮。

⑵ 怎样修正温度测量值偏差

用标准温度计检测槽内实际工作温度后，如果数显测量值出现偏差，可以使用该修正功能。根据3.2控制仪表的各功能详细说明，当上排主显示窗出现“5C”符号时，您可以用“∧”或“∨”键改变下排显示窗修正设置值，完成后再按一下功能键“”把修正的值输入仪表即可（仪表出厂时已经修正，使用时要防止把正确的仪表反修至不正确，因此在修正前必须先把出厂时的修正值记录下来，以便恢复时使用。）

⑶ 怎样设置PID参数

         由于系统工况的不同，合适地选择PID参数可使被控对象的控制质量达到最理想的目标。（在一般情况下，你不必改变出厂时已经设定的PID值即可得到满意的控制效果。）如果您要改变PID参数，只要根据3.2控制仪表的各功能详细说明，当仪表上排主显示窗显示“p”符号时，下排副显示窗即显示比例带值，用“∧”或“∨”键可在规定范围内进行改变，积分时间I值及微分时间d值可以类推。参考值P0.5,I120,D10.（注意!在更改PID参数前，必须先记录仪表出厂时设置的PID数值，以便恢复时使用。）

4 液体介质调换方法：

玻璃缸内液体介质更换可用一根橡皮软管及一只橡皮吸耳球，将橡皮软管一端浸入玻璃缸内液体介质中，另一端放在玻璃缸外接水器中，且接水器位置要低于玻璃缸内液位最低处。用力捏紧吸耳球，将吸耳球中的空气挤压出外，塞入橡皮软管外端，放松吸耳球，同时将吸耳球从橡皮软管中抽出，此时玻璃缸内的液体将从橡皮软管中流出至接水器中。

注意：更换液体介质时，不可将仪器倒置。
