常州新纺检测仪器设备有限公司纺织品、化纤及塑编行业检测仪器专业制造商
全国服务热线13401309306

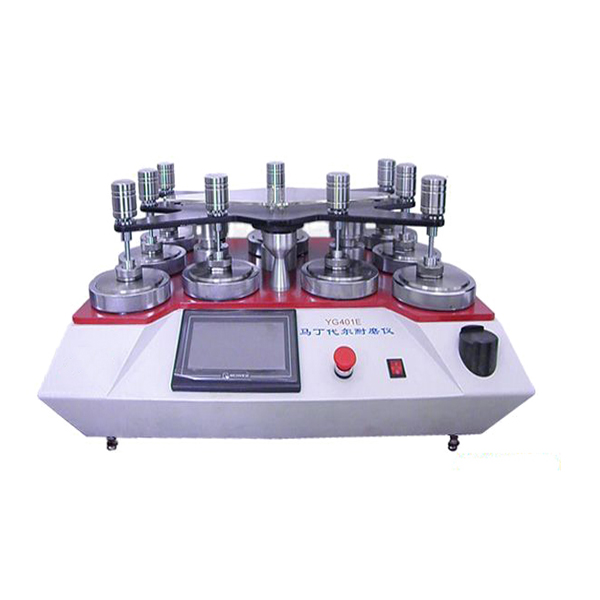

  纺织产品磨损主要表现在以下几个方面： 第一、摩擦过程中纤维之间不断碰撞，纱线中的纤维片段因疲劳性损伤出现断裂，导致纱线的断裂。 第二、纤维从织物中抽出，造成纱线和织物结构的松散，反复作用下纤维可能完全被拉出，导致纱线变细，织物变薄，甚至解体。 第三、纤维被切割断裂，导致纱线的断裂。 第四、纤维表面磨损，纤维表层出现碎片丢失。 第五、摩擦产生高温，使纤维产生熔融或塑性变形，影响纤维的结构和力学性质。磨损表现在织物的形态变化主要是破损、质量的损失、外观出现变色、起毛起球等变化。 纺织产品耐磨性能检测有多种方法，例如平磨法、曲磨法、折边磨法和复合磨法等。马丁代尔法属于平磨法的一种，被广泛应用于服装、家用纺织品、装饰织物、家具用织物的耐磨性检测。 平磨就是对测试样以一定的运动形式作平面摩擦，模拟的是衣服袖部、臀部、袜底等处的磨损形态。 试验时将一定尺寸的测试样在规定压力下与标准磨料互相接触，并使试样以利萨如轨迹相对于磨料运动，使测试样受到多方向的均匀磨损。评断其耐磨性指标有三种常用方法，即终点法、质量损失法与外观变化法。 当机织物两根不同经纬的纱线断裂，针织物一根纱线断裂时，非织造布出现一个不小于0.5mm的洞，起绒织物的绒全部被磨掉，记下摩擦次数作为耐磨性指标。 2.质量损失法： 试样在测试前称得质量A，经过一定的摩擦次数后称得的质量B，则质量损失A-B，或者质量损失百分比（A-B）/A×100％作为耐磨性指标。 3.外观变化法： 测试样经过一定的摩擦次数后，观察其外观变化，如颜色变化，有无起毛起球现象，磨损程度等，外观变化的程度作为耐磨性指标。 另外，在进行纺纱与织物设计时，纱线与织物的结构对耐磨性的影响，是要认真加以考虑的。如果纱线与织物的结构选择不当，即使耐磨性优良的纤维也不能纺织成耐磨性优良的纱线与织物；反之，选择了适当的纱线与织物结构，耐磨性较差的纤维也能制成耐磨性较好的织物。 |
Copyright © 2018 常州新纺检测仪器设备有限公司
地址：常州市武进高新区古方路320号 联系人：葛经理 手机：13401309306
